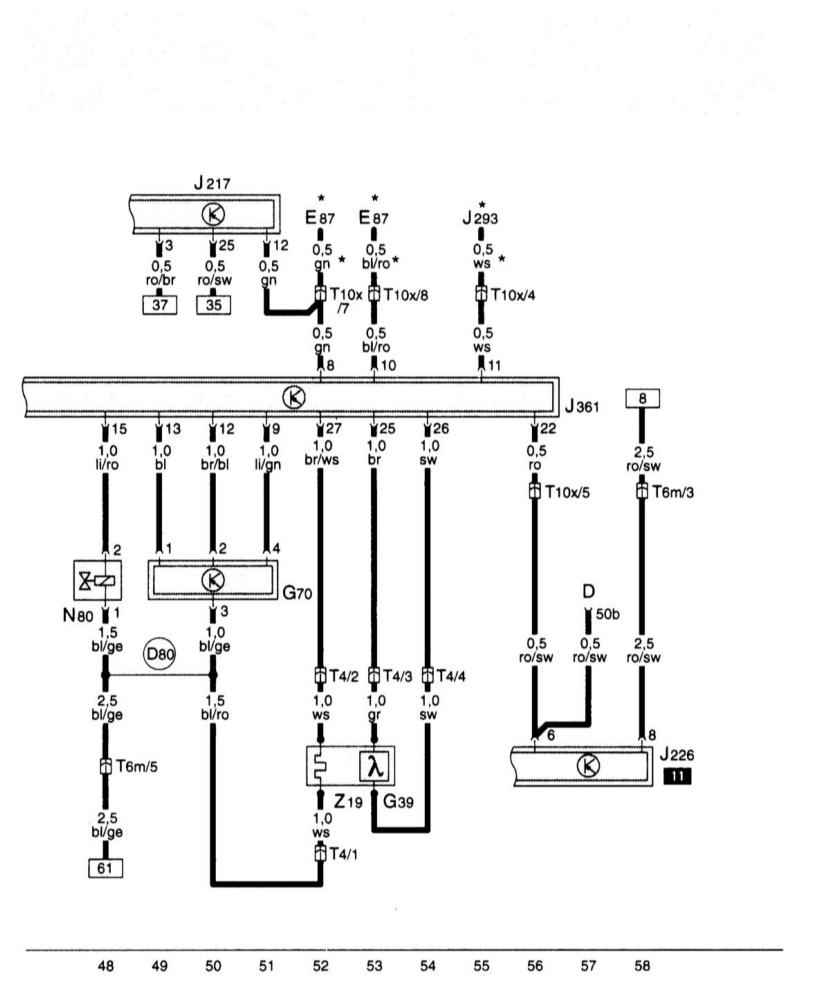

14.31. Прибор управления для Simos, датчик кислорода, измеритель массы воздуха, электромагнитный клапан системы адсорбера
