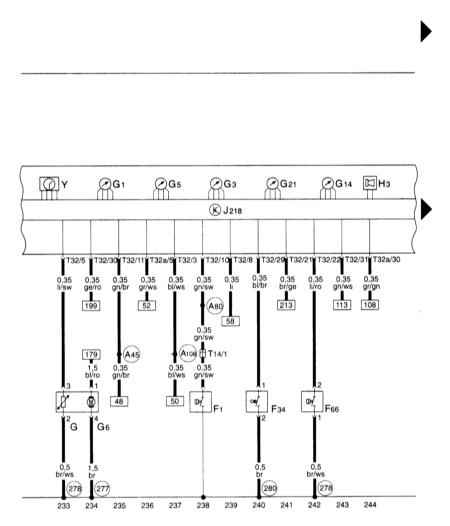

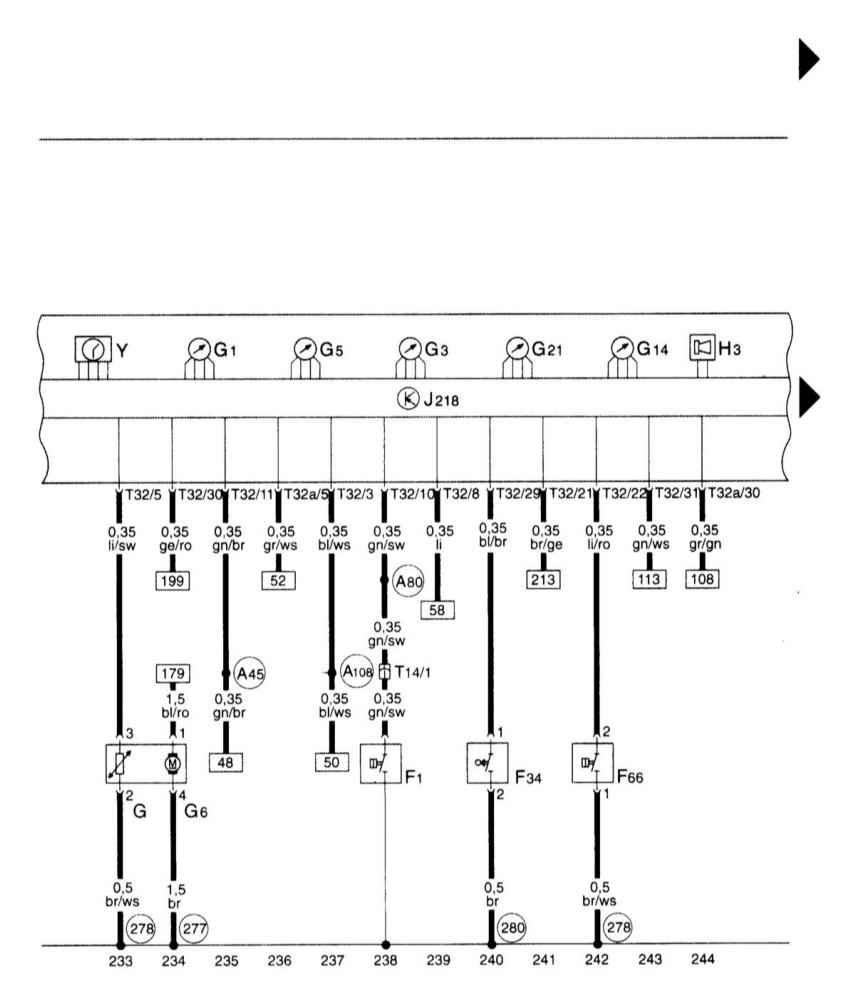

14.23. Блок панели приборов, комби-процессор в блоке панели приборов, тахометр, спидометр, указатель резерва топлива, топливный насос, контроль охлаждающей жидкости, реле давления масла, стрелочные часы
