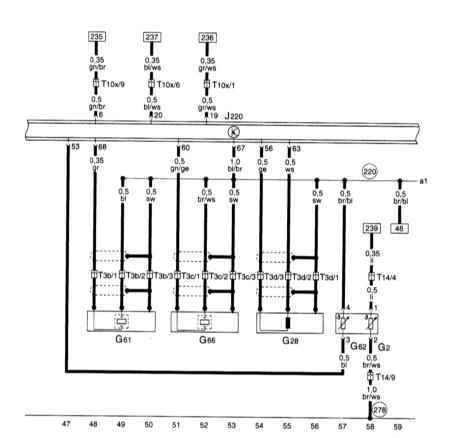

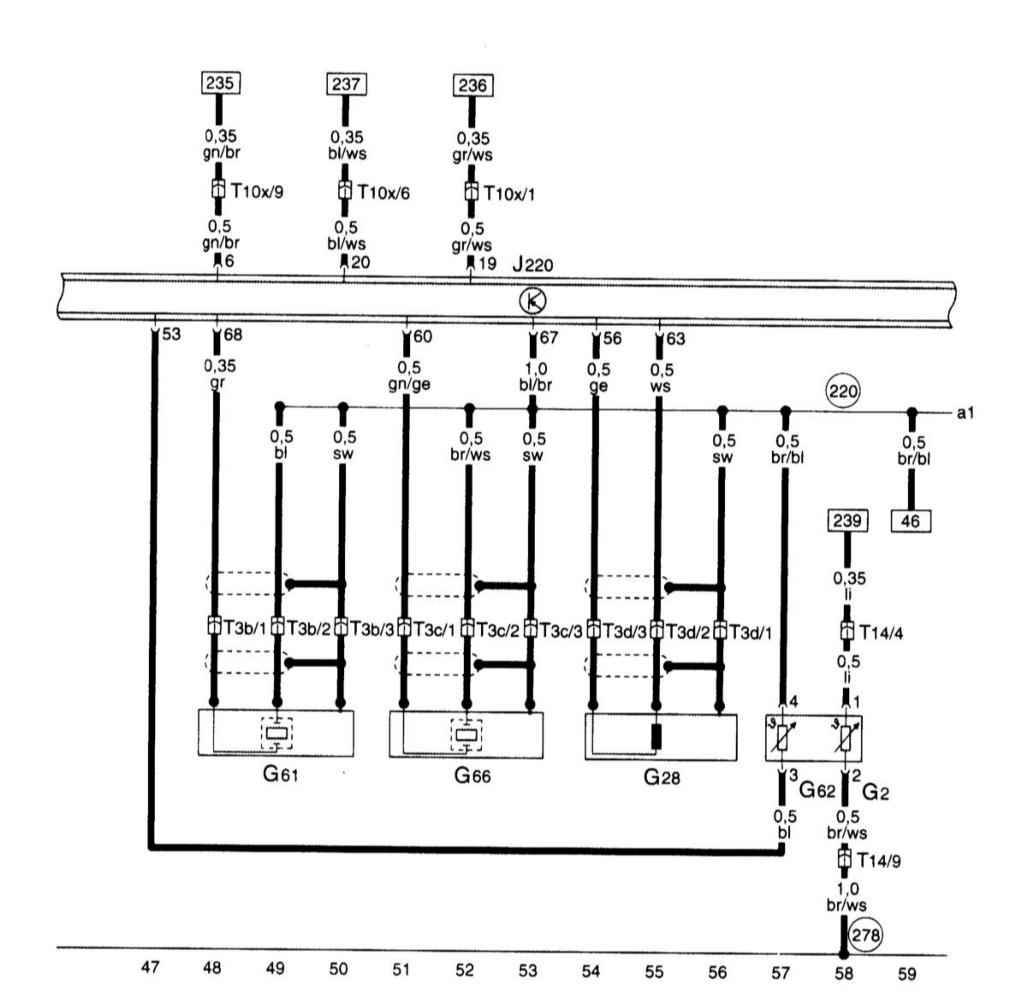

14.7. Прибор управления для Motronic, датчиков детонации, датчика числа оборотов двигателя, датчика температуры охлаждающей жидкости
