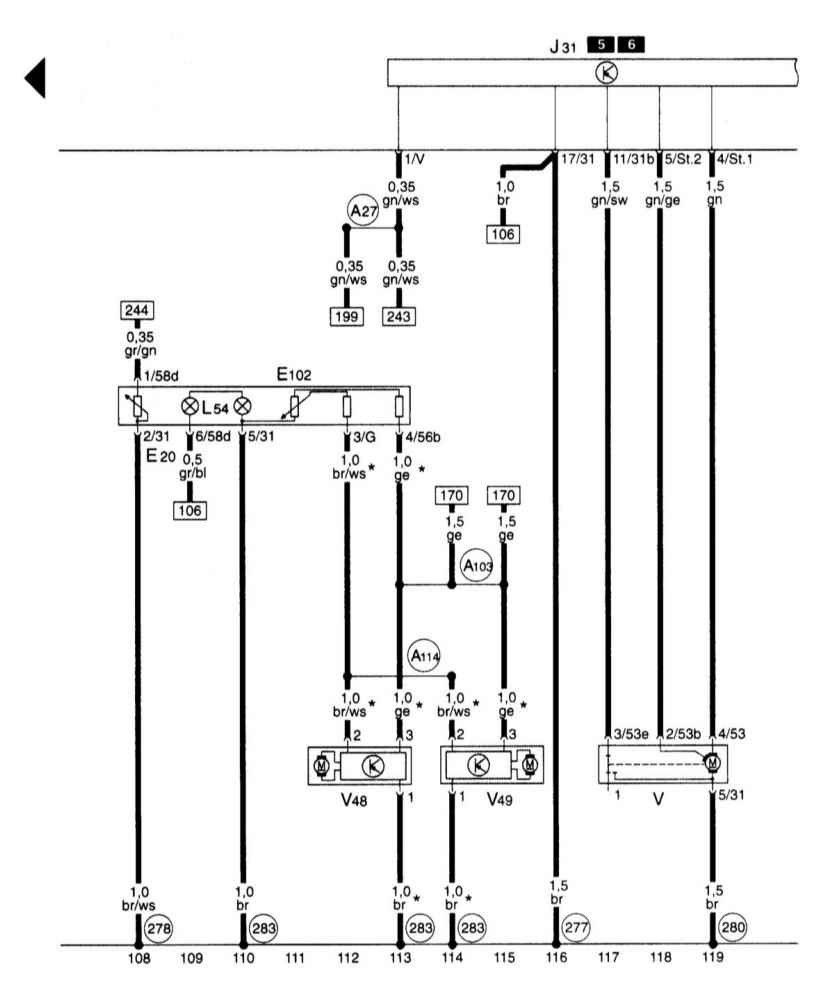

14.12. Регулятор освещения выключателей и приборов управления, регулировки дальности света, стеклоочистителя и омывателя, регулировки дальности света (не относится к системе Motronic турбодвигателя 1.8 л 154 кВт S3)
