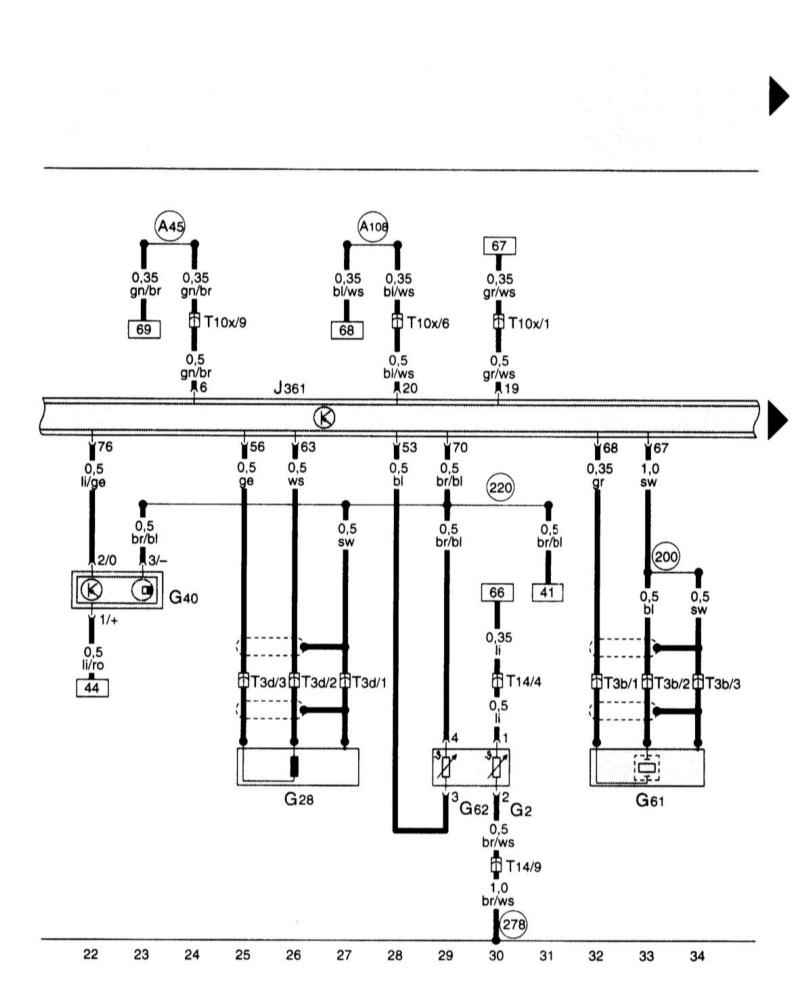

14.29. Прибор управления для Simos, датчик детонации, датчик числа оборотов двигателя, датчик температуры охлаждающей жидкости, датчик Холла

« предыдущая страница
14.28. Прибор управления для Simos, реле топливного насоса, инжекторы, система зажигания, клапан переключения впускного трубопровода

^
к оглавлению

следующая страница »
14.30. Прибор управления для Simos, блок управления дроссельной заслонкой, выключатель гидроусилителя руля
