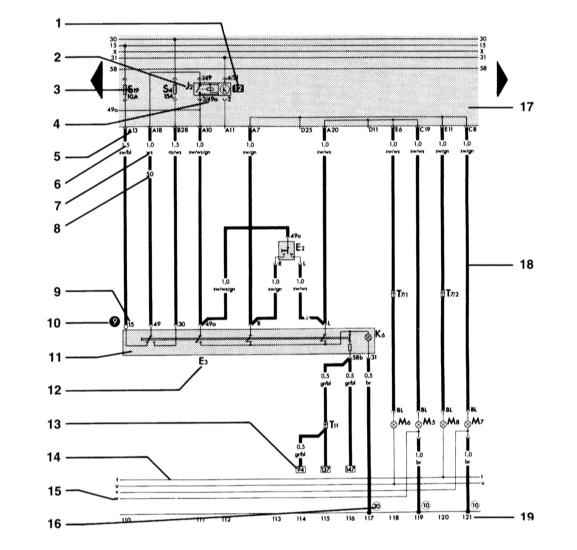

| 1 – № реле
Обозначает
место реле на плате реле.
2 – обозначение реле/прибора управления на плате
реле
В легенде указано, как называется элемент.
3 – обозначение предохранителя
Например, предохранитель № 19 (10 А) на держателе предохранителя.
4 – обозначение
штекерного соединения на плате реле
Например, контакт 3/49а:
3 контакт
3 на месте 12 платы реле
49а контакт 49а на реле/приборе управления.
5
– обозначение штекерного соединения на плате реле
Например, А13 – многоконтактный
разъем А, контакт 13.
6 – сечение провода, мм2
7 – цвет провода
Сокращения
приведены на с. 289.
8 – выдавленный номер на белом проводе
Облегчает идентификацию
при большом числе белых проводов одного жгута.
9 – обозначение присоединительной
клеммы
С обозначение клеммы, которое можно найти на оригинальной части. | 10
– точка измерения алгоритма поиска неисправностей
Число в черном круге
указывает на рисунок или на алгоритм поиска неисправностей AUDI.
11 –
обозначение выключателя аварийной сигнализации
12 – обозначение элемента
В легенде указано, как называется элемент.
13 – указание на наличие
продолжения провода
Число в квадрате указывает координату продолжения.
14
– внутренняя связь (тонкий штрих)
Эта соединение не существует как
провод.
15 – указание на наличие продолжения внутреннего соединения
Буква означает, где продолжается соединение в ближайшем элементе цепи.
16
– обозначение точки массы
В легенде указано положение точки массы в автомобиле.
17
– плата реле с держателем предохранителя
18 – кабель
19
– координата цепи |
