14.1.6. Внешнее освещение

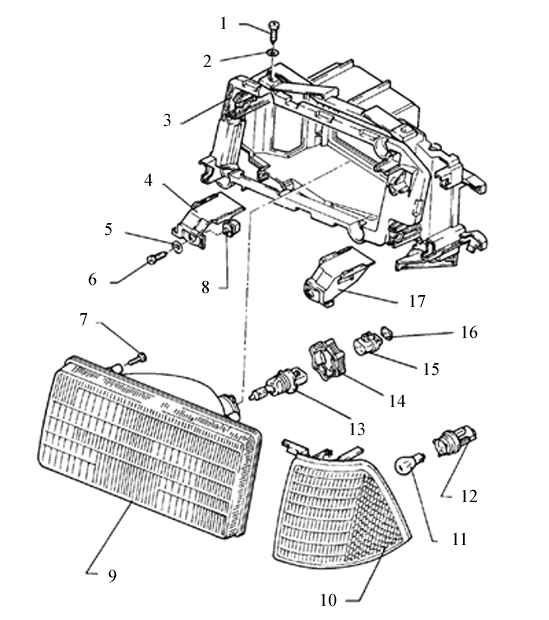

Составные части передних фар

1. Винт из листового железа
2. Шайба
3. Опорная рама
4. Правый крепежный кронштейн
5. Шайба
6. Винт из листового железа
7. Винт из листового железа
8. Зажим
9. Передняя фара в сборе

10. Рассеиватель лампы сигнала поворота
11. Лампа сигнала поворота
12. Патрон галогеновой лампы
13. Галогеновая лампа -12 В 70/ 90 Вт
14. Запирающее кольцо галогеновой лампы
15. Корпус контактного соединителя
16. Прокладка
17. Левый крепежный кронштейн

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите облицовку
2) отсоедините провода

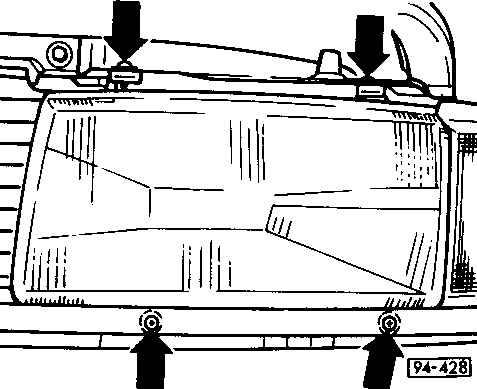

	3) вывинтите винты (указаны стрелками)
4) снимите переднюю фару вместе с фонарем сигнала поворота

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

	регулировка фар осуществляется при помощи регулировочных винтов А и В. Для этого используется крестообразная отвертка или торцевой гаечный ключ
Предупреждение Визирование фар необходимо проводить, используя специально предназначенное для этого оптическое оборудование.
