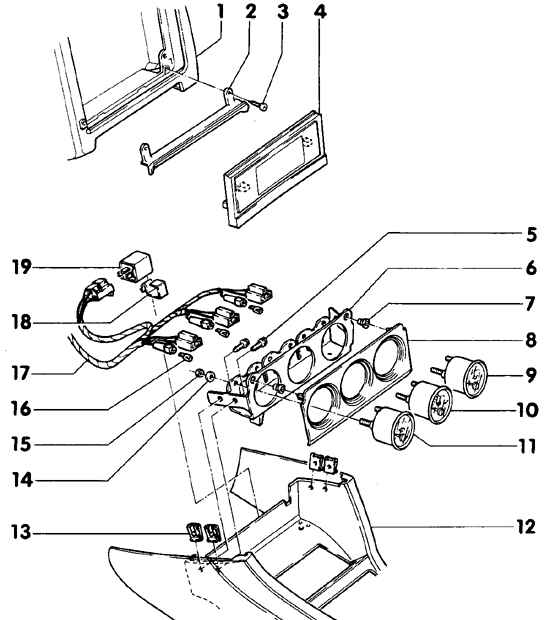

1. Центральная приборная панель
2. Кронштейн
3. Винт (2Х)
момент затяжки: 2 Н.м.
для получения доступа к винтам снимите отделочную панель 4
4. Отделочная панель
осторожно подденьте отверткой
5. Винт (4Х)
момент затяжки: 5 Н.м.
6. Крепежный кронштейн
7. Изоляционная втулка (2Х)
8. Отделочная панель
9. Указатель температуры масла (G9)
|
10. Указатель давления масла (G11)
11. Вольтметр (G14)
12. Центральная стойка
13. Гайка (4Х)
14. Шайба (6Х)
15. Гайка (6Х)
16. Лампа (3Х), (L24, L25, L27)
17. Жгут проводов
для идентификации проводов и разъемов используйте диаграмму электропроводки
18. Кронштейн
19. Вольтодобавочный усилитель ламп подсветки приборной панели (J166) |
