14.1.5. Стеклоочистители и стеклоомыватели ветрового стекла

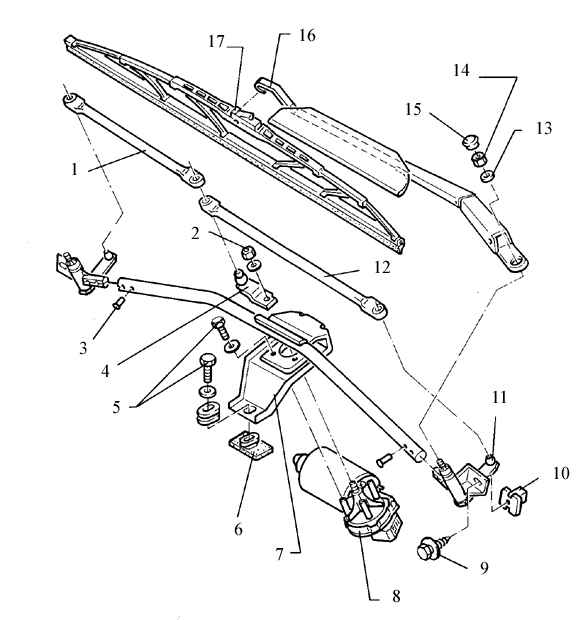

Составные части стеклоочистителя ветрового стекла

1. Правый толкатель
подденьте и снимите
смажьте круглые гнезда смазкой M^₂SО₄
2. Гайка, 22 Н.м.
3. Заклепка
4. Коленчатый рычаг
5. Болты, 4 Н.м.
6. Резиновая шайба
7. Опорная стойка механизма стеклоочистителей
8. Электродвигатель стеклоочистителей
9. Винт с шайбой

10. Зажим
11. Тяга стеклоочистителя
12. Левый толкатель
подденьте и снимите
смажьте круглые гнезда смазкой M^₂SО₄
13. Шайба
14. Гайка, 14 Н.м.
15. Колпачок
снимается
16. Рычаг щетки стеклоочистителя
17. Щетка стеклоочистителя
