14.1.6.4. Патроны задних противотуманных ламп (Ауди-80 / 90, 80 / 90 Quattro)

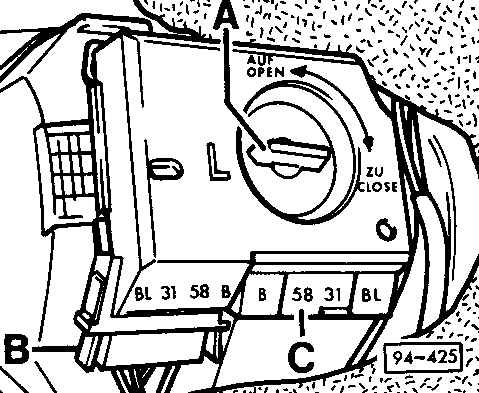

Патрон ламп сигнала торможения и сигнала поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

	1) поверните стопорный болт А в направлении указанном стрелкой
2) отсоедините электрический соединитель В
3) снимите патрон

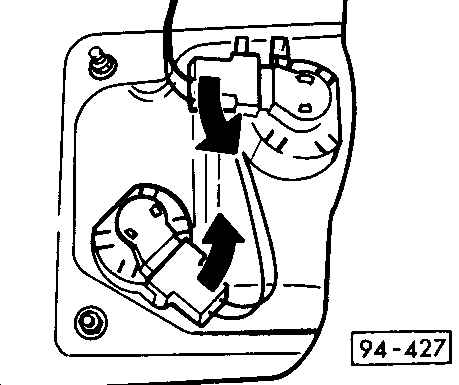

Патрон лампы сигнала заднего хода и задней противотуманной лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

	1) поверните патрон в направлении указанном стрелкой
2) снимите патрон
