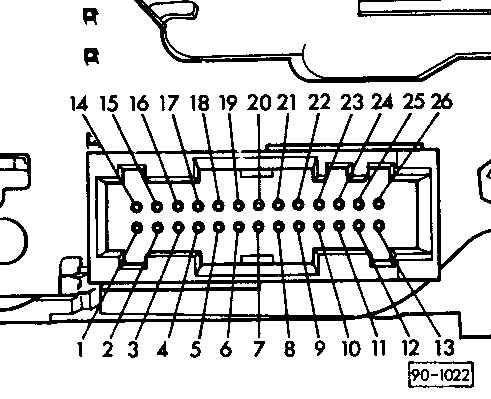

14.1.3. 26-контактные разъемы комбинации приборов Идентификация контактов 26-контактного разъема (голубой) комбинации
приборов
|
1. Не используется
2. Не используется
3. Не используется
4. Не используется
5. Не используется
6. Не используется
7. Не используется
8. Не используется
9. Не используется
10. Отрицательный контакт (-)
сигнальной лампы AБС
11. Не используется
12. Не используется
13. Отрицательный контакт (-)
индикаторной лампы переключения коробки передач на более высокую передачу
14. Не используется
15. Отрицательный контакт (-)
указателя уровня топлива
16. Положительный контакт (+)
электронного спидометра, подсоединенного к стабилизатору напряжения и
сигнальным лампам
17. Контакт индикатора правого поворота
18. Сигнал в систему контроля движения
|
19. Не используется
20. Сигнал, поступающий в электронный спидометр от датчика скорости
21. Отрицательный контакт (-) от ламп подсветки приборной панели, подсоединенный
к электронному спидометру, стабилизатору напряжения и индикатору дальнего
света фар
22. Контакт, соединенный с реостатом приборной панели, лампой подсветки
часов и контактами 1 и 4 желтого 26-ти контактного разъема
23. Положительный контакт (+) индикатора дальнего света фар
24. Отрицательный контакт (-) индикаторной лампы системы контроля двигателя
25. Отрицательный контакт (-) сигнальной лампы ремней безопасности
26. Положительный контакт (+) сигнальной лампы ремней безопасности |

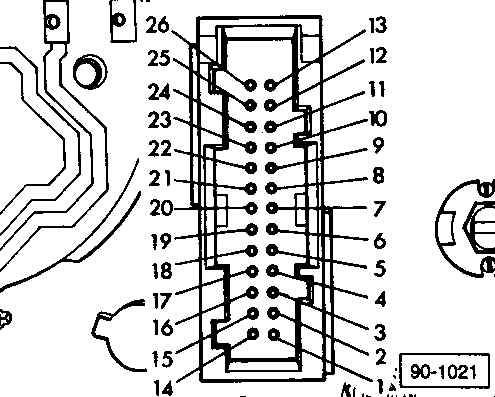

Идентификация контактов 26-ти контактного разъема (желтый) комбинации
приборов
|
1. Положительный контакт (+) от выключателя освещения
к реостату приборной панели
2. Отрицательный контакт (-) указателя температуры охладителя
3. Ауди-80:
положительный контакт (+) кнопки системы автоматической проверки, сигнальной
лампы перегрева охладителя и тахометра
Ауди-90, Купе:
положительный контакт (+) лампы
подсветки часов
4. Положительный контакт (+) соединенный
с контактом 1
5. Положительный контакт (+) реостата приборной панели
6. Не используется
7. Не используется
8. Ауди-80:
отрицательный контакт (-) ламп подсветки приборной панели,
кнопки сброса часов, индикаторных ламп указателей поворота (правого
и левого), индикаторного устройства системы автоматической проверки,
тахометра, цифрового датчика времени
|
Ауди-90, Купе:
отрицательный контакт (-) ламп подсветки приборной панели, индикаторных
ламп указателей поворота (правого и левого), тахометра, лампы подсветки
часов, цифрового датчика времени
9. Положительный контакт (+) прерывателя указателя поворотов и
аварийной сигнализации
10. Отрицательный контакт (-) сигнальной лампы перегрева охладителя
11. Отрицательный контакт (-) сигнальной лампы включенного тормоза
12. Не используется
13. Отрицательный контакт (-) сигнальной лампы генератора, индикаторного
устройства системы автоматической проверки, сигнальной лампы перегрева охладителя,
сигнальной лампы включенного тормоза |

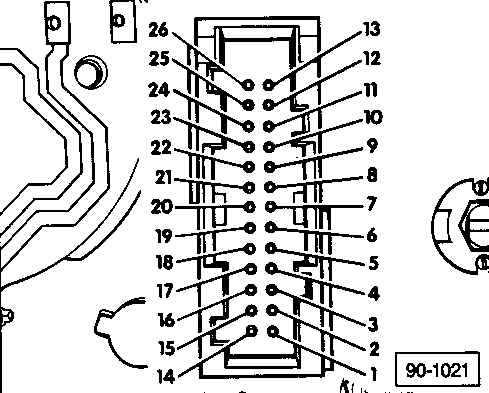

26-контактные разъемы комбинации приборов
|
14. Не используется
15. Не используется
16. Не используется
17. Не используется
18. Не используется
19. Положительный контакт (+) часов (30 al)
20. Не используется
21. Не используется
22. Входной сигнал тахометра
23. Отрицательный контакт (-) кодовой системы тахометра (только для 5-ти
цилиндровых двигателей)
|
24. Отрицательный контакт (-) сигнальной
лампы недостаточного давления масла
25. Отрицательный контакт (-) сигнальной лампы включенного ручного тормоза
26. Ауди-80:
отрицательный контакт (-) сигнальной лампы недостаточного уровня тормозной
жидкости
Ауди-90, Купе:
не используется |
Снятие

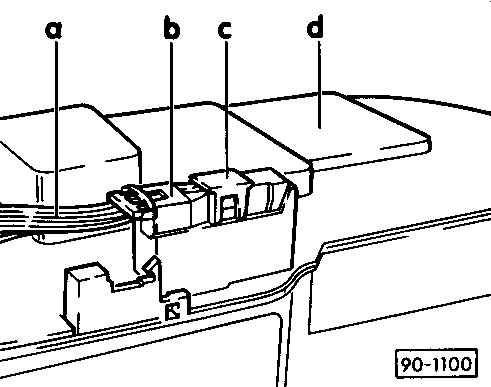

26-контактные разъемы комбинации приборов
|
|
а – Жгут проводов
b – Корпус вилки разъема
c – Фиксатор вилки
d – Комбинация приборов
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

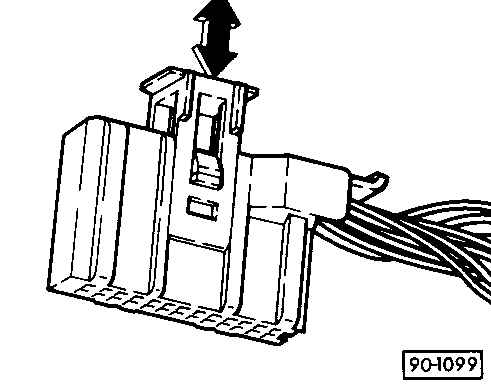

1) подденьте защелку фиксатора
при помощи отвертки и откройте фиксатор (стрелка)
|
Предупреждение
 Вилку можно
снять только тогда, когда фиксатор открыт.
|
| 2) отсоедините вилку от комбинации
приборов |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) вставьте вилку в гнездо на комбинации приборов
|
| 2) надавите на фиксатор вниз, пока он не защелкнется |
|
|
