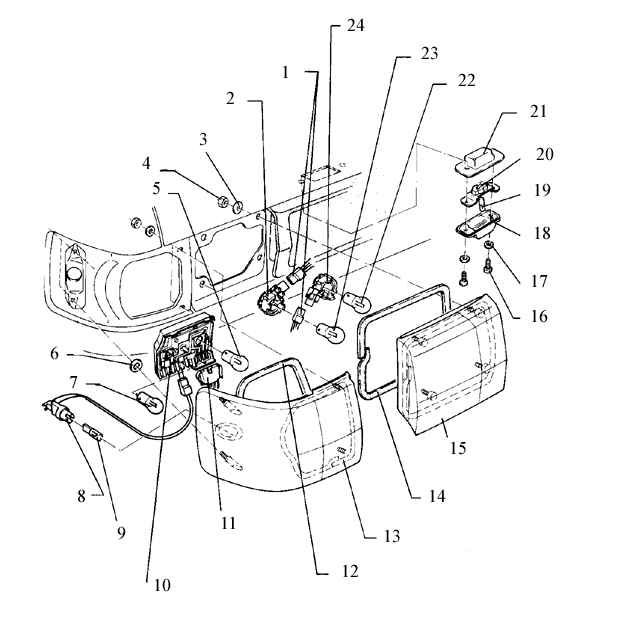

14.1.6.5. Составные части задних фонарейСоставные части задних фонарей (Audi-80/ 90, 80/ 90 Quattro)
1. Жгут проводов
2. Патрон задней противо туманной лампы
3. Шайба
4. Гайка М5
5. Лампа сигнала торможения
6. Уплотнительное кольцо
7. Лампа сигнала поворота
8. Патрон лампы габаритного света
9. Лампа габаритното света
10. Патрон ламп сигнала торможения и сигнала поворота
11. Электрический соединитель
12. Уплотнение
обязательно заменяйте
13. Рассвиватель ламп габаритного света, сигнале торможения и сигнала поворота
|
14. Уплотнение
обязательно заменяйте
15. Рассеиватеяь,лампы сигнала заднего хода и противотуманной лампы
16. Винт из листо-вого железа
17. Уплотнительная прокладка
18. Рассеиватель лампы подсветки номерного знака
19. Лампа подсветки номерного знака
20. Патрон лампы подсветки номерного знака
21. Резиновое уплотнение
22. Лампа сигнала заднего хода
23. Задняя противотуманная пампа
24. Патрон лампы сигнала заднего хода
|

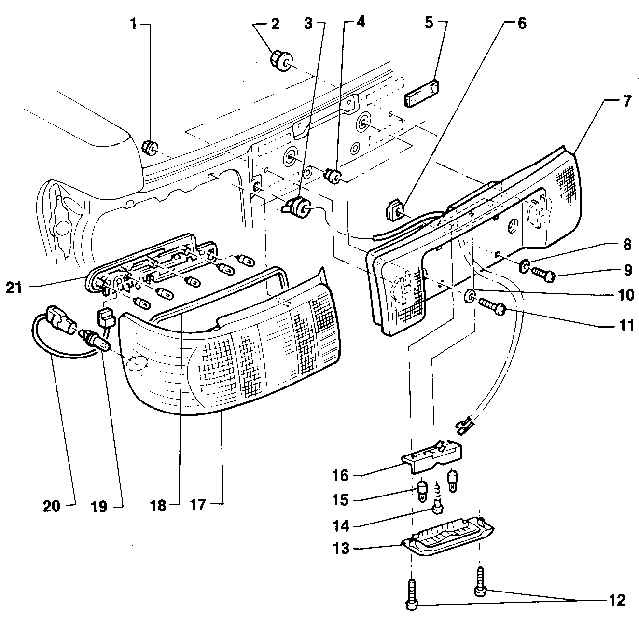

Составные части задних фонарей (модели Купе и Quattro)
|
1. Гайка М5, 4 Н.м.
2. Гайка М5, 4 Н.м.
3. Изолирующая втулка
4. Расширяющаяся гайка
5. Уплотнение
обязательно заменяйте
6. Гайка
7. Отделка панели для номерного знака
8. Шайба
9. Винт М5х15 мм
10. Пружинная шайба
11. Винт М6х10 мм
12. Винт М4х15 мм
|
13. Рассеиватель фонаря подсветки
номерного знака
14. Винт
15. Лампа фонаря подсветки номерного знака (2) 12 В/4 Вт
16. Патрон лампы подсветки номерного знака
17. Рассеиватель
18. Уплотнение
19. Лампа габаритного света 12 В/3 Вт
20. Патрон лампы габаритного света
21. Патрон ламп заднего фонаря |
Предупреждение
 Если Вы устанавливаете
себе задние противотуманные лампы, Вам необходимо установить новый патрон и
новый рассеиватель.
|
