8.1.7. Снятие и установка накладки

ПРИМЕЧАНИЕ

Описание снятия и установки приведено только для левой накладки. Снятие и установка правой накладки выполняются аналогично.

Снятие

Снимите стекло зеркала.

Снимите корпус зеркала.

Освободите фиксирующие крюки 2 с помощью отвёртки из основания зеркала.

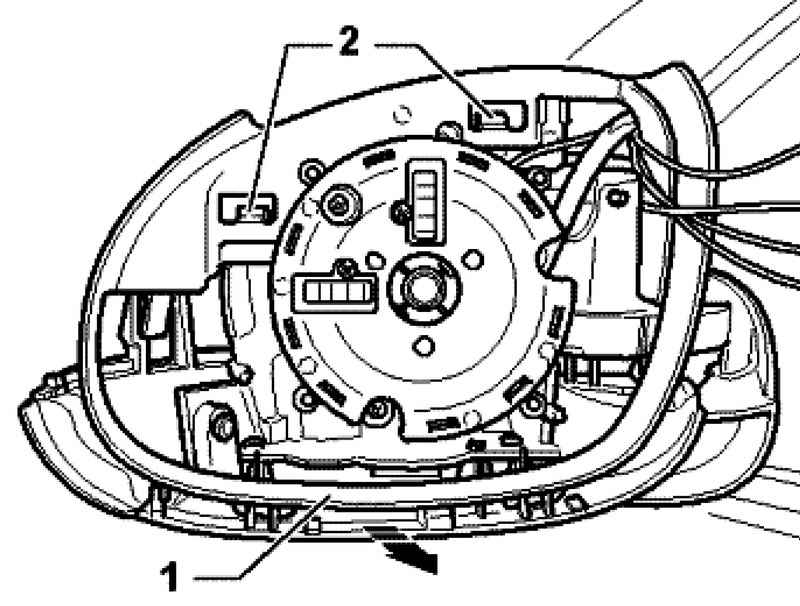

Рис. 8.10. Снятие накладки

Снимите накладку 1 в направлении стрелки (рис. 8.10).

Установка

Установка осуществляется в обратной последовательности.

По окончании монтажа проверьте работоспособность.
