8.1.15. Установка уголка-держателя

ПРИМЕЧАНИЕ Различные конические шайбы в устройствах компенсации допуска 4 и 5 местами не менять. Если устройства компенсации допуска были закреплены скотчем, его следует снимите перед установкой.

Проверьте правильность положения отдельных конических шайб в устройствах компенсации допуска 4 и 5.

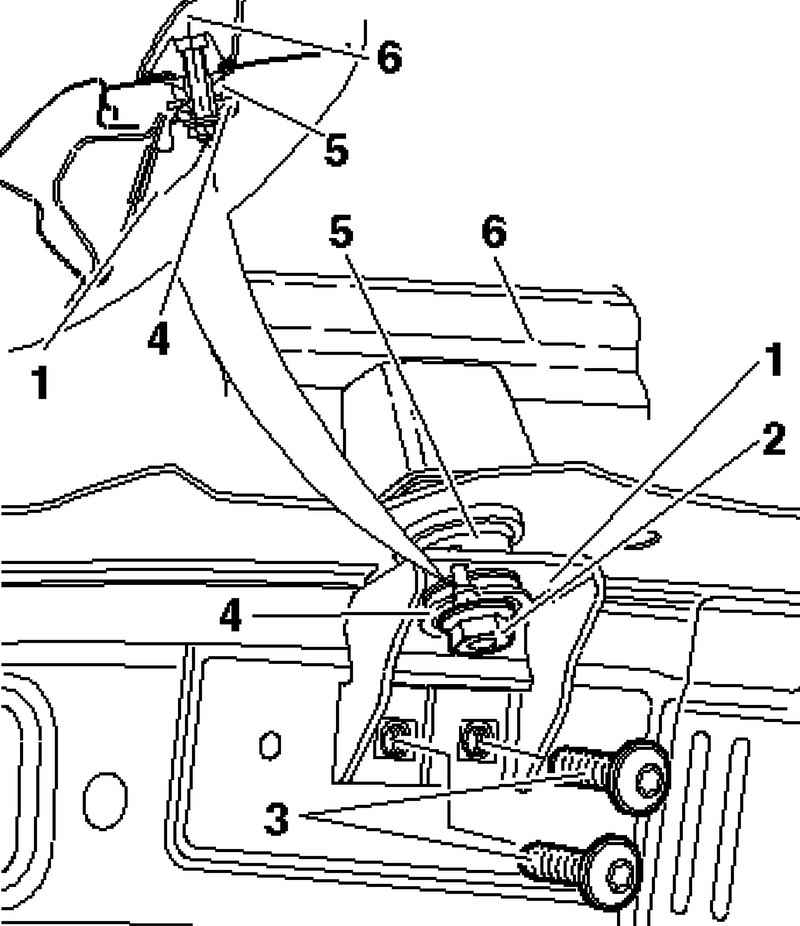

Рис. 8.21. Установка уголка-держателя

Сначала поставьте релинг 6 на крышу, затем введите уголок 1 через штифт до центровки конических шайб в устройствах компенсации допуска 4 и 5 (рис. 8.21).

Закрутить гайку 2 так, чтобы уголок-держатель прилегал к крыше.

Затяните винты 3, момент затяжки: 20 Н·м.

Теперь затяните гайку 2, момент затяжки: 23 Н·м.

Если вокруг ножек релинга образуются выпуклости, следует отрегулируйте уголок-держатель.
