8.1.17. Снятие и установка водозащитной накладки

ПРИМЕЧАНИЕ

Описание снятия и установки приведено только для левой накладки. Снятие и установка правой накладки выполняются аналогично.

Снятие

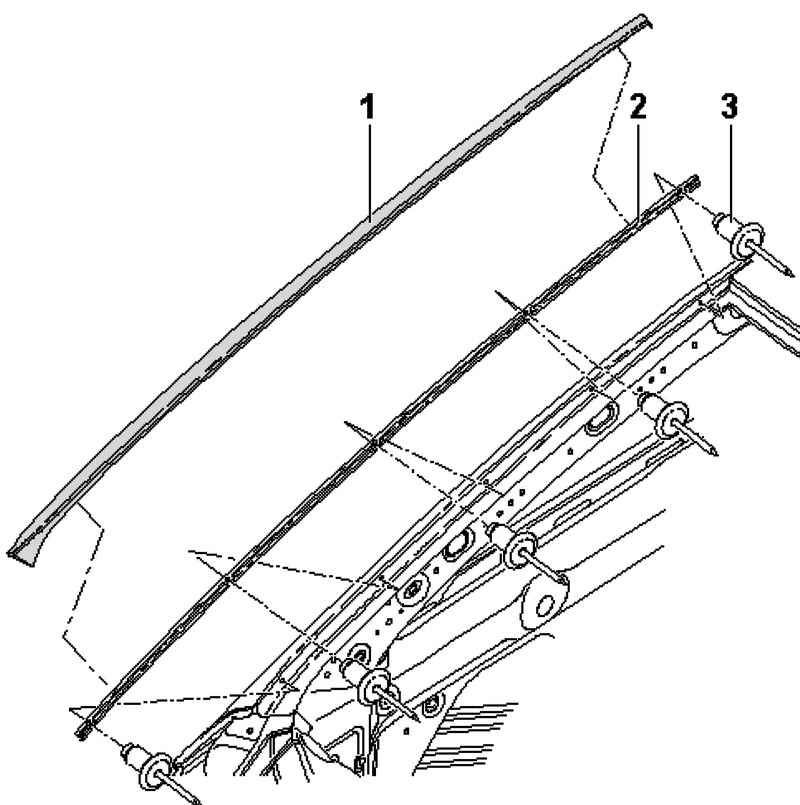

Рис. 8.23. Водозащитная накладка

Извлеките водозащитную накладку 1, начиная сверху, из держателя 2 (рис. 8.23).

Установка

Установите накладку 1 на держатель.

Накладку 1 устанавливайте снизу вверх, при этом кромку накладки 1 заведите за ветровое стекло.

Отогнутую кромку вставьте у верхнего конца накладки 1 между ветровым стеклом и крышей.
