8.1.1. Снятие и установка облицовки переднего бампера

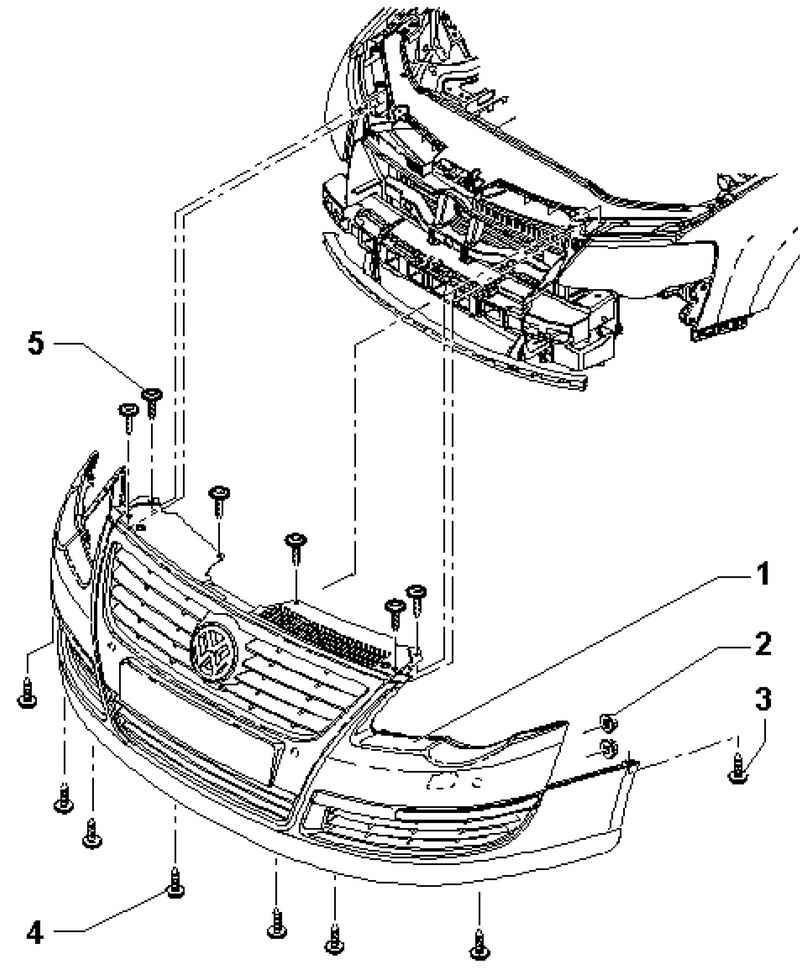

Рис. 8.1. Компоненты переднего бампера: 1 – облицовка переднего бампера; 2 – шестигранная гайка; 3–5 – винты

ПРИМЕЧАНИЕ

В зависимости от варианта модели при снятии и установке необходимо учитывать незначительные отклонения.

Снятие

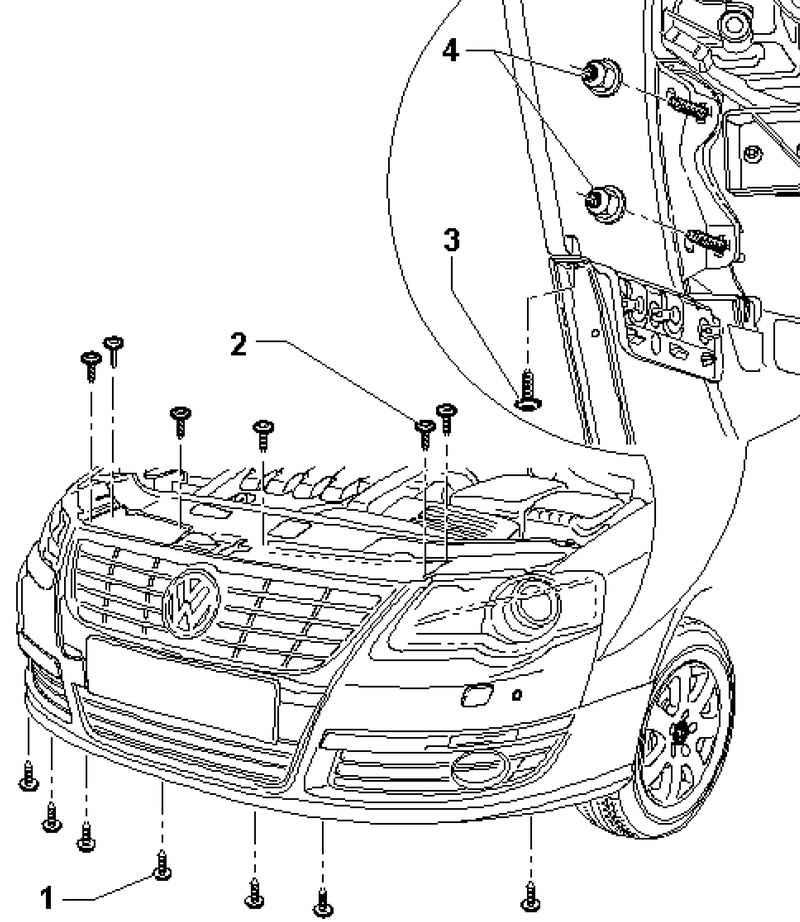

Рис. 8.2. Снятие переднего бампера

Снимите передние подкрылки слева и справа

Выкрутите винты 2 сверху из рамки радиатора.

Открутите винты 1 снизу.

Выкрутите винты 3 (направленные вверх) слева и справа.

Открутите шестигранные гайки 4 на крыльях слева и справа.

Дальнейшее снятие возможно только при помощи второго механика.

Вместе со вторым механиком извлеките облицовку бампера параллельно из приемных гнезд крыльев.

Отсоедините имеющиеся электрические соединения и шланги.

Установка

Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ

При монтаже облицовки переднего бампера следите за параллельностью установки на крыльях.

Следите за параллельностью и величиной зазоров.
