8.1.10. Снятие и установка решетки радиатора

Снятие

Выкрутите винты 2.

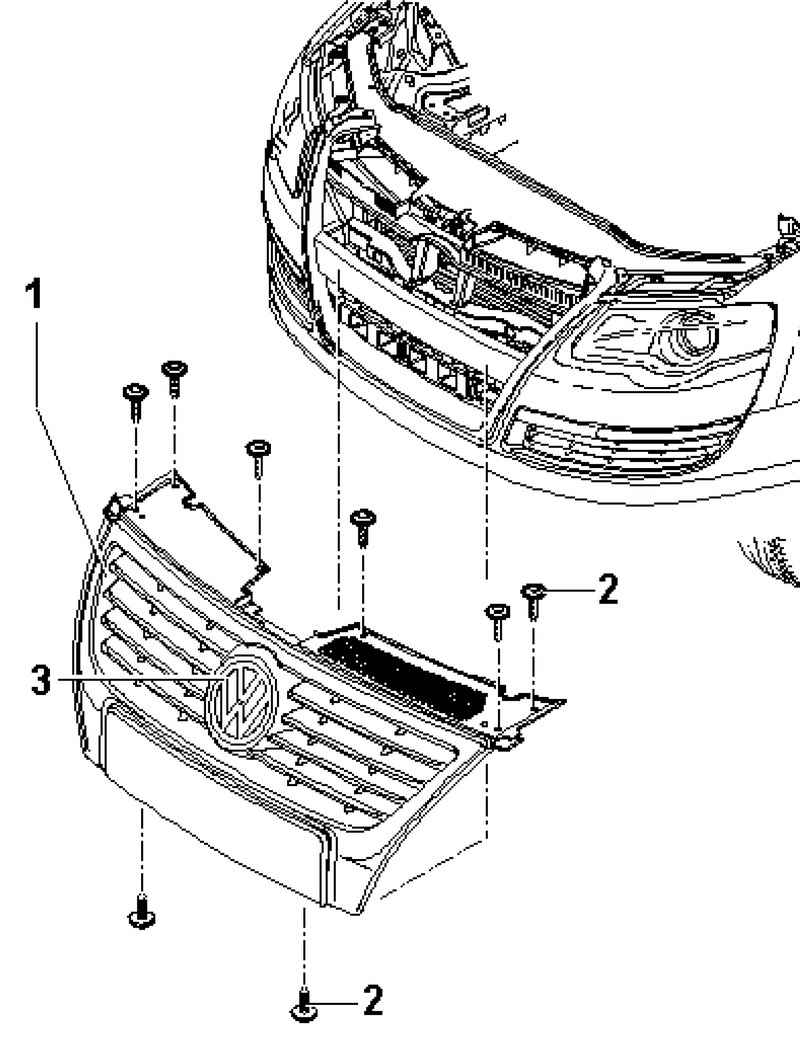

Рис. 8.14. Решетка радиатора

Снимите решетку радиатора 1 вверх из облицовки бампера (рис. 8.14).

Отсоедините имеющиеся электрические соединения.

Установка

Подсоедините имеющиеся электрические соединения.

Вставьте решетку радиатора 1 в облицовку бампера.

Затяните винты 2.
