8.1.3. Снятие и установка переднего подкрылка

ПРИМЕЧАНИЕ

Описание снятия и установки приведено только для левого подкрылка. Снятие и установка правого подкрылка выполняются аналогично.

Снятие

Задняя часть подкрылка

Открутите колесо.

Выкрутите винты 3.

Снимите заднюю часть подкрылка 1.

Передняя часть подкрылка

Выкрутите винты 5.

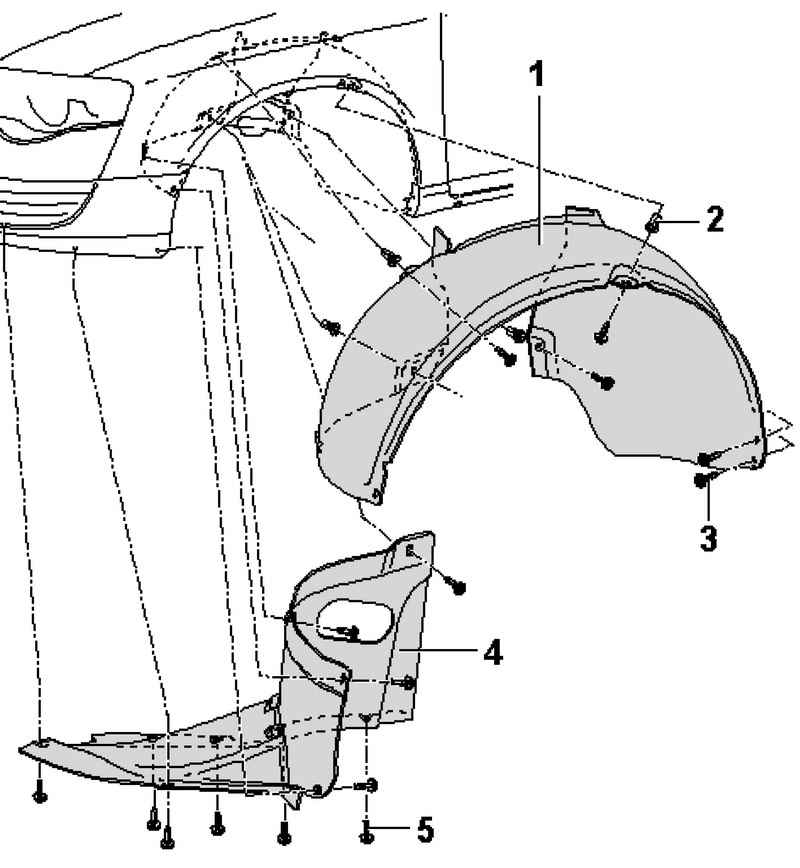

Рис. 8.5. Компоненты переднего подкрылка

Снимите переднюю часть подкрылка 4 (рис. 8.5).

Установка

Установка осуществляется в обратной последовательности.
