8.1.21. Регулировка скобы замка

ПРИМЕЧАНИЕ Ослабляя винты 2, можно сдвигать скобу замка 1 в отверстиях, имеющих запас по размеру.

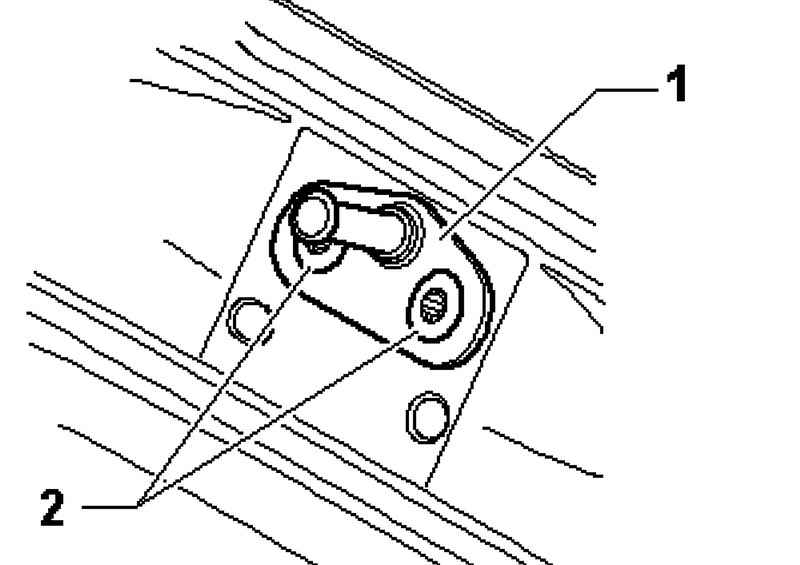

Рис. 8.30. Скоба замка

Отрегулируйте скобу замка 1 так, чтобы выемка замка крышки багажника защелкивалась по центру скобы замка 1 (рис. 8.30).

Снимите облицовку полки замка:.

Ослабьте скобу замка 1.

Привести скобу замка 1 в верхнее положение и затяните винты 2 (рис. 8.30).

Закройте крышку багажника и проверьте ее регулировку.

Моменты затяжки: болты 2: 23 Н·м.
