8.1.13. Снятие и установка релингов на крыше

Для откручивания передних шестигранных гаек 4 релинга сначала необходимо снять крепежную рамку 4 для ручек.

Рис. 8.17. Снятие крепежной рамки релинга

Открутите винты 2 и снимите крепежную рамку 1 (рис. 8.17).

После этого обеспечивается доступ к шестигранным гайкам 4 крепления релинга.

Открутите гайки 2 с резьбовых штифтов релинга 1.

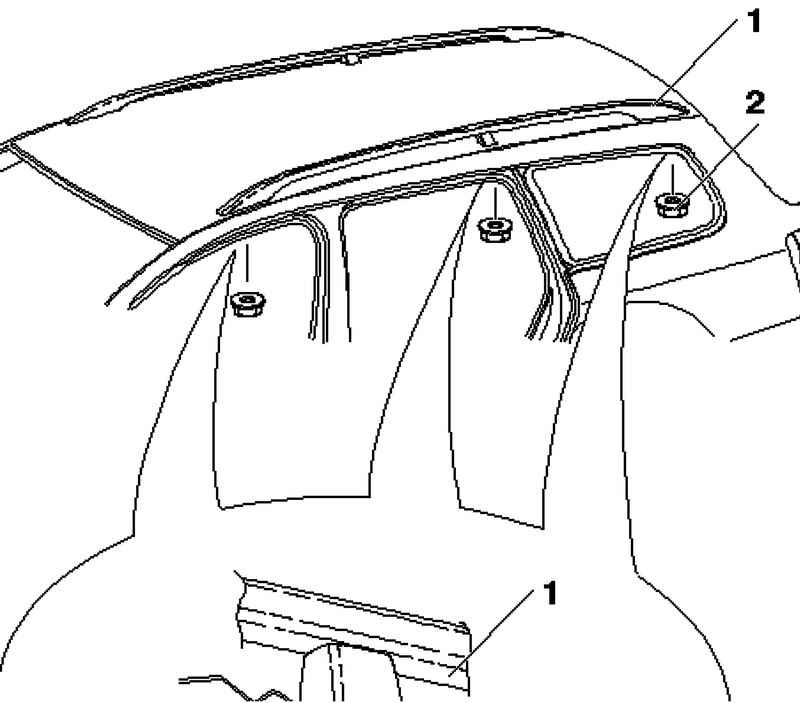

Рис. 8.18. Снятие релинга

Снимите релинг 1 со штифтами вверх из крепежных уголков 3, а затем с крыши (рис. 8.18).

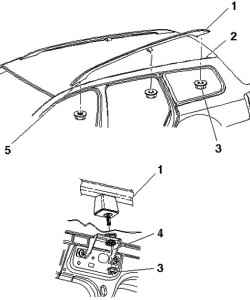

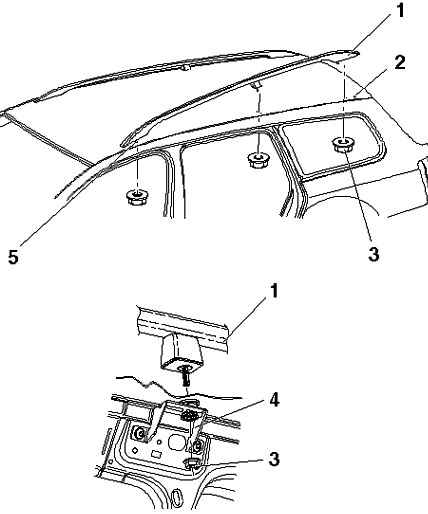

Рис. 8.19. Установка релинга

Все крепежные уголки 4 должны быть установлены.

Поставьте релинг 1 на крышу 2. При этом начинать следует с переднего резьбового штифта 5.

Затяните гайки 3, момент затяжки: 23 Н·м.
