8.1.14. Снятие уголка-держателя

ПРИМЕЧАНИЕ Если уголок предполагается вновь установите, то при демонтаже необходимо следите за тем, чтобы все конические шайбы в устройствах компенсации допуска оставались на своих местах. Различные конические шайбы также запрещается менять местами.

Снимите релинг 5.

Выкрутите винты 2.

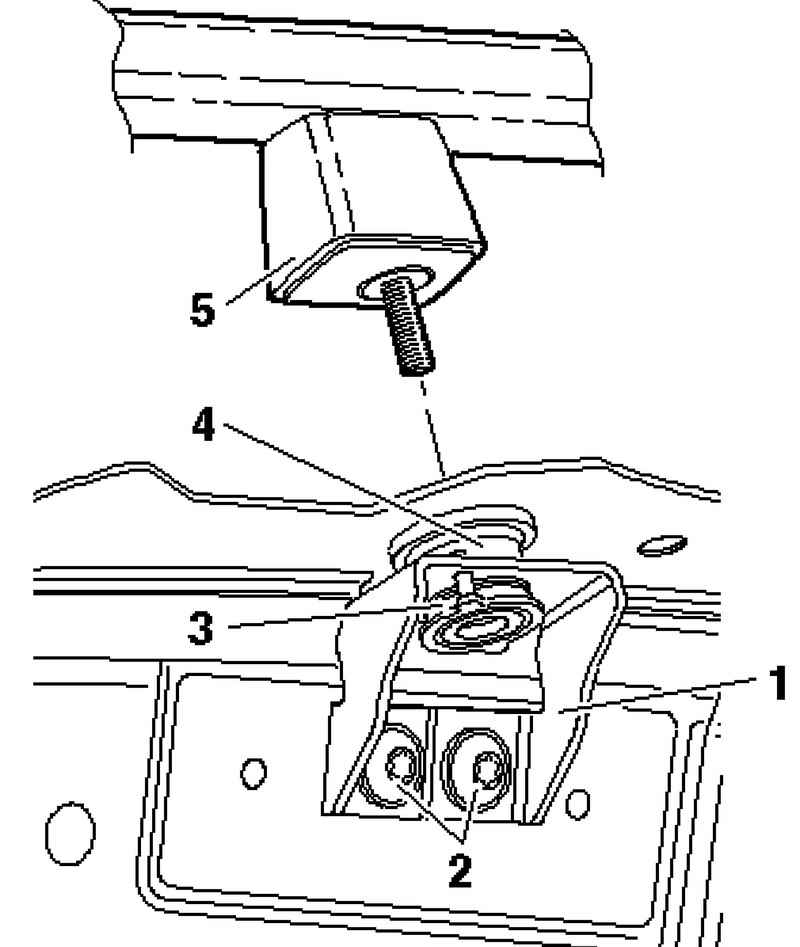

Рис. 8.20. Уголок держатель с устройствами компенсации допуска

Снимите уголок-держатель 1 вместе с устройствами компенсации допуска 3 и 4 (рис. 8.20).

Если уголок предполагается вновь установите, закрепите устройства компенсации допуска стандартным скотчем.
