6.3.8. Снятие и установка выключателя сигнала торможения F

Снятие

Отключите АКБ.

Снимите рукав воздухозаборника, корпус воздушного фильтра (в автомобилях с дизельным двигателем и некоторыми бензиновыми) и АКБ.

В автомобилях с 6-цил. бензиновым двигателем аккумулятор находится в багажном отсеке; соответственно требуется снимать только корпус воздушного фильтра.

Снимите рамку-держатель АКБ.

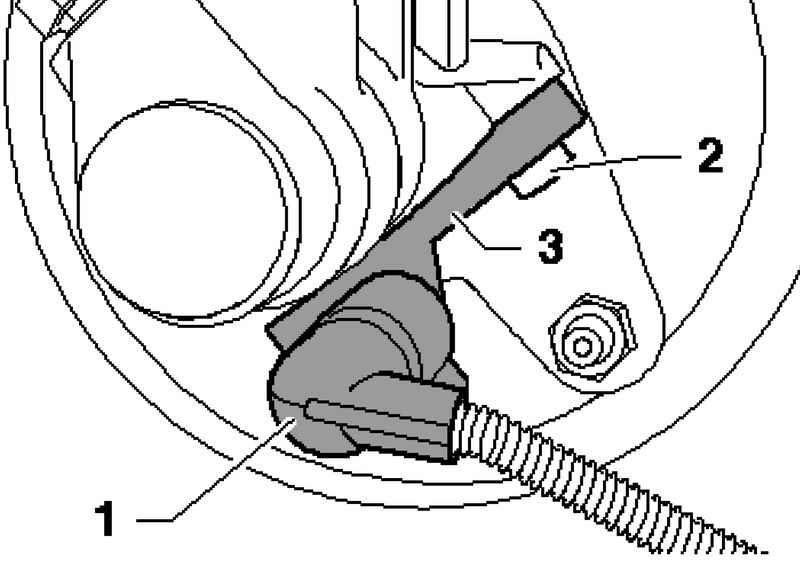

Рис. 6.45. Штекерное соединение выключателя сигнала торможения

Отсоедините штекерное соединение 1 от выключателя сигнала торможения F (рис. 6.45).

Выкрутите болт 2 из главного тормозного цилиндра.

Потяните выключатель сигнала торможения F3 сверху из главного тормозного цилиндра и извлеките снизу из стопорного язычка.

Установка

Установка осуществляется в обратной последовательности.

Момент затяжки

Болт Torx к главному тормозному цилиндру: 5 Н·м.
