6.3.14. Снятие и установка датчика частоты вращения на задней оси

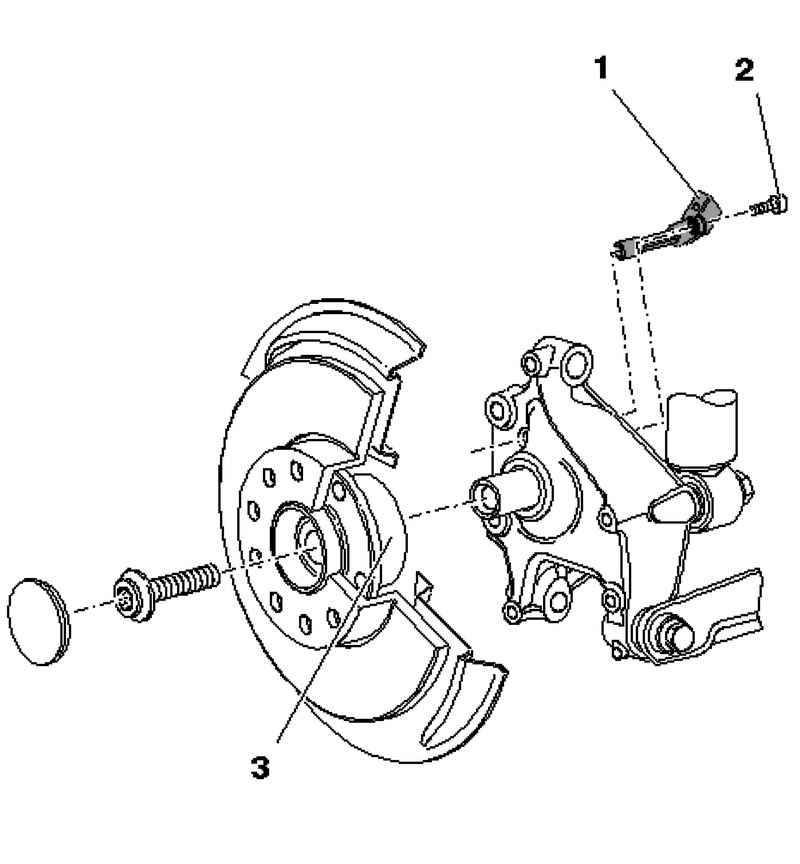

Рис. 6.62. Компоненты ABS на задней оси: 1 – датчик частоты вращения ABS; 2 – болт с внутренним шестигранником, 8 Н·м; 3 – колёсный подшипник/ступица колеса в сборе

Снятие

Поднимите автомобиль.

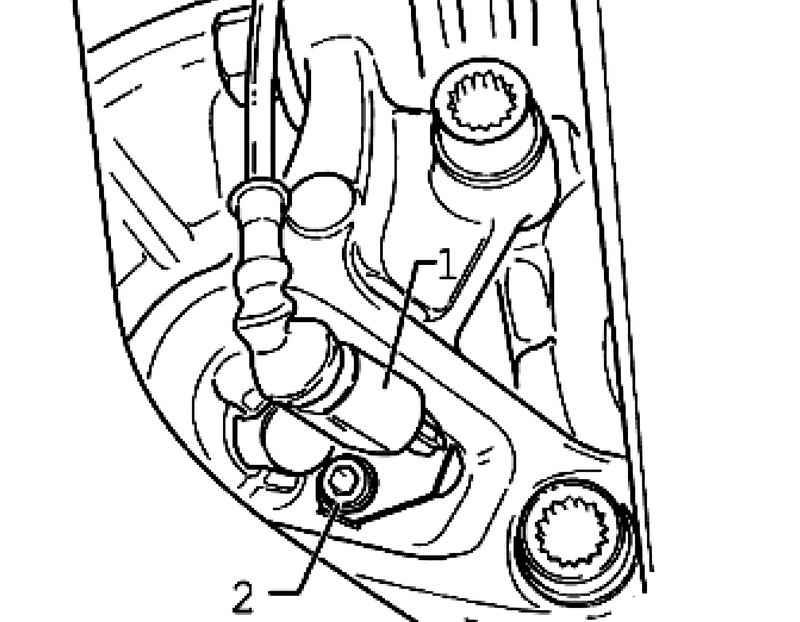

Рис. 6.63. Штекерное соединение кабеля датчика частоты вращения и датчика частоты вращения

Разъедините штекерное соединение 1 кабеля датчика частоты вращения и датчика частоты вращения (рис. 6.63).

Выверните болт 2 из корпуса колёсного подшипника.

Извлеките датчик частоты вращения ABS из корпуса колёсного подшипника.

Установка

Перед установкой датчика частоты вращения очистите внутреннюю часть отверстия и смазать датчик по периметру пластичной смазкой G 052 112 A3.

Вставьте датчик частоты вращения в отверстие корпуса колесного подшипника и затяните болт моментом 8 Н·м.

Подключите датчик частоты вращения к кабелю датчика.
