6.3.15. Снятие и установка датчика частоты вращения на задней оси

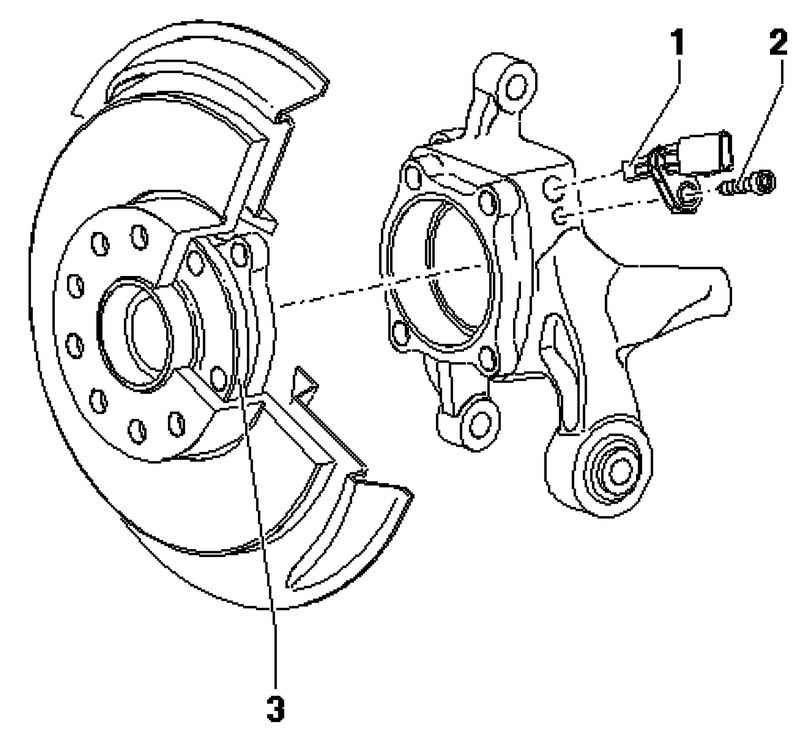

Рис. 6.64. Компоненты ABS на задней оси (полный привод): 1 – датчик частоты вращения ABS; 2 – болт с внутренним шестигранником, 8 Н·м; 3 – цапфа и ступичный узел

Снятие

Поднимите автомобиль.

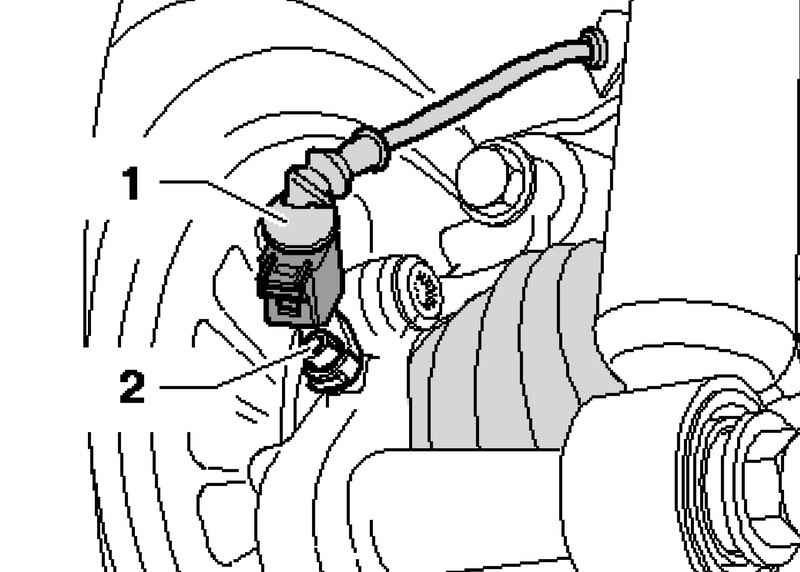

Рис. 6.65. Штекерное соединение кабеля датчика частоты вращения и датчика частоты вращения

Разъедините штекерное соединение 1 кабеля датчика частоты вращения и датчика частоты вращения (рис. 6.65).

Выверните болт 2 из корпуса колёсного подшипника.

Извлеките датчик частоты вращения ABS из корпуса колёсного подшипника.

Установка

Перед установкой очистите отверстие и нанесите на датчик немного тугоплавкой пластичной смазки G 052 112 A3.

Вставьте датчик частоты вращения в отверстие корпуса колесного подшипника и затяните болт моментом 8 Н·м.

Подключите датчик частоты вращения к кабелю датчика.
