6.3.16. Снятие и установка датчика низкого давления в усилителе тормозов

Снятие

В автомобилях с 6-цил. бензиновым двигателем аккумулятор находится в багажном отсеке; соответственно требуется снимать только корпус воздушного фильтра.

Снимите кронштейн АКБ.

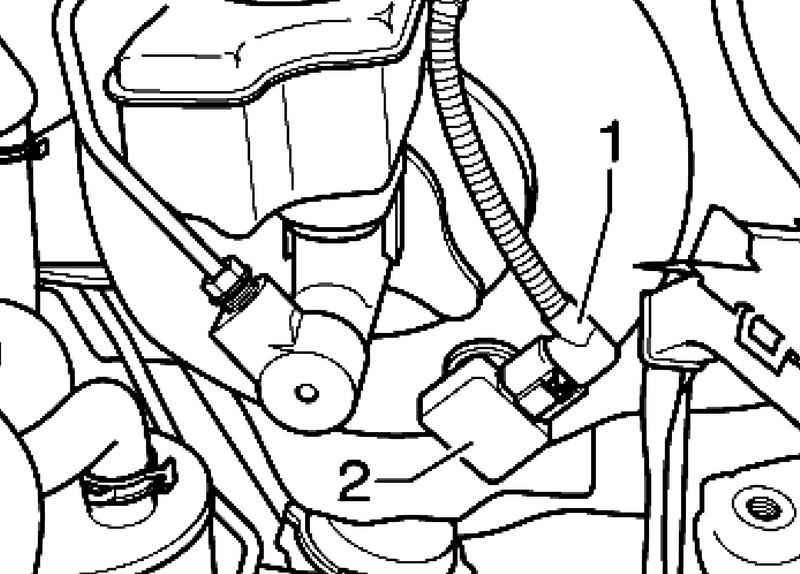

Рис. 6.66. Штекерное соединение датчика низкого давления усилителя тормозов

Отсоедините штекерное соединение 1 датчика низкого давления усилителя тормозов 2 (рис. 6.66).

Вставьте отвёртку между упором и концом стопорного кольца в канавку стопорного кольца.

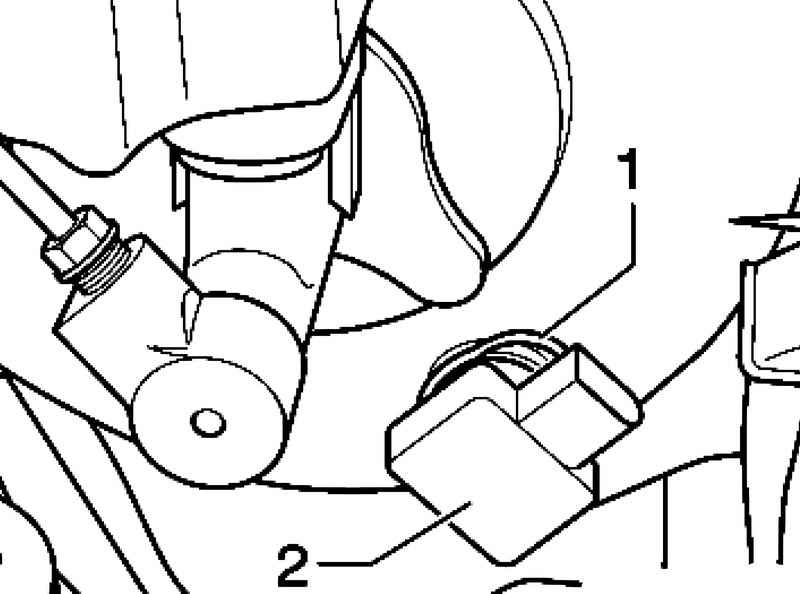

Рис. 6.67. Датчик низкого давления усилителя тормозов

Выдавливайте стопорное кольцо 1 из канавки до тех пор, пока датчик низкого давления усилителя тормозов 2 нельзя будет вытащить из усилителя тормозов (рис. 6.67).

Установка

Установка осуществляется в обратной последовательности.
