6.3.4. Отсоединение педали тормоза от усилителя тормозов

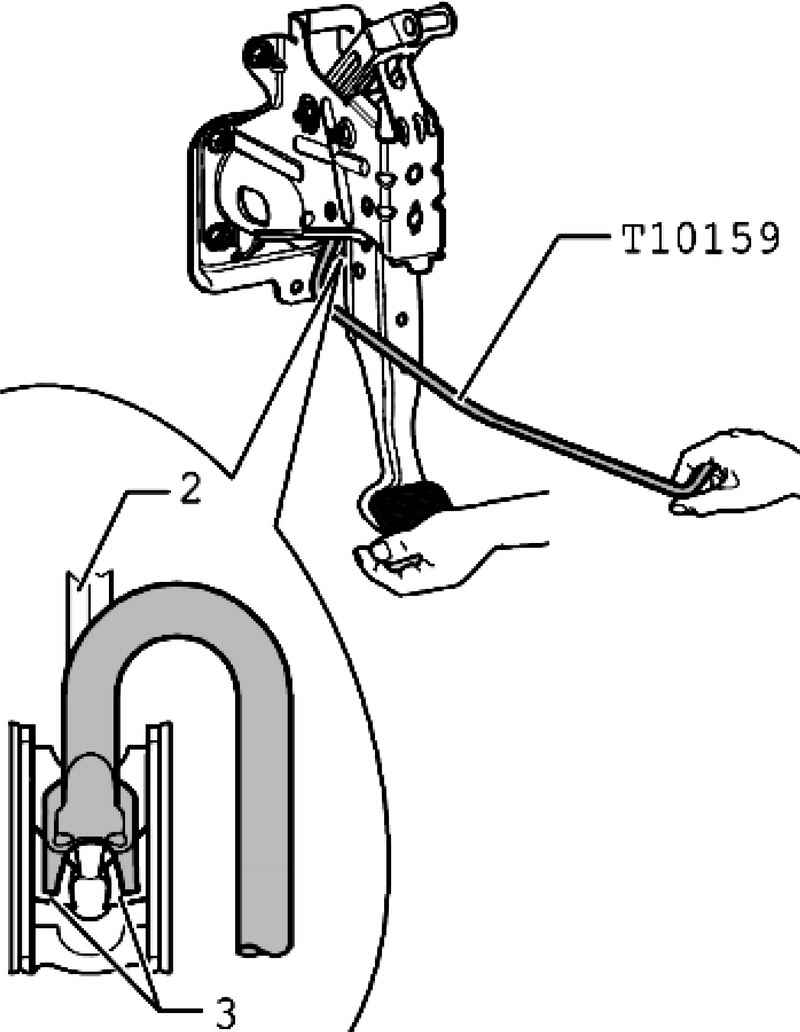

Рис. 6.23. Нажатие на педаль тормоза: 2 – нажимная штанга; 3 – фиксаторные язычки

Сначала нажмите на педаль тормоза в направлении усилителя тормозов и закрепите (рис. 6.23).

Используйте разъединяющий инструмент, тяните в направлении водительского сиденья, удерживая педаль тормоза в противоположном направлении. Таким образом фиксаторные язычки 3 крепления отжимаются шаровой головкой нажимной штанги 2.

ПРИМЕЧАНИЕ На рисунке показано отсоединение педали тормоза от усилителя тормозов при демонтированном педальном узле.

Разъединяющий инструмент и педаль тормоза тяните вместе в направлении сиденья водителя. (Тем самым педаль тормоза отходит от шаровой головки нажимной штанги).
