2.2.3.4. Проверка и ремонт головки блока и ее деталей

Проверка и ремонт головки блока и ее деталей аналогичны проверке и ремонту у двигателей рабочим объемом 1,1 и 1,3 л (см. подраздел 2.2.1.3).

Отличающие данные приведены ниже.

Высоту головки блока не измеряют.

Боковой зазор между впускным и выпускным клапанами и направляющей втулкой равен 1,3 мм.

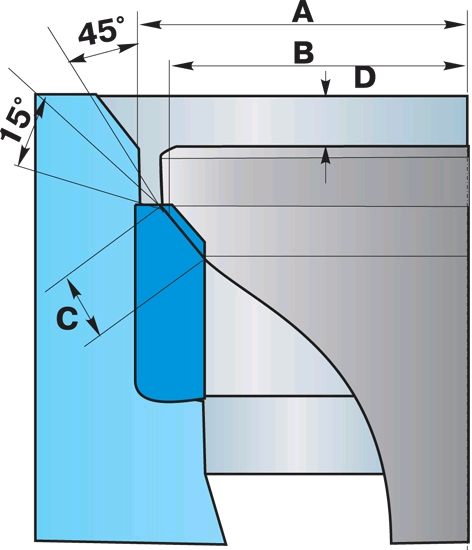

Размеры седла клапана

A – диаметр отверстия в головке блока под седло;

B – наружный диаметр седла клапана;

C – ширина рабочей фаски седла;

D – расстояние от поверхности тарелки клапана до плоскости головки блока

Впускной клапан	Выпускной клапан
а max = 33,2 мм	а max = 35,2 мм
b = 30,4 мм	b = 32,8 мм
с = 2,4 мм	с = 2,0 мм
d max = 1,5 мм	d max = 1,5 мм

Размеры клапанов

а – диаметр тарелки клапана;

b – диаметр стержня;

с – длина клапана

Впускной клапан	Выпускной клапан
а = 34,0 мм	а = 31,0 мм
b = 7,97 мм	b = 7,95 мм
с = 104,8 мм	с = 104,6 мм
с (двигатель с гидротолкателями клапанов) = 95,0 мм	с (двигатель с гидротолкателями клапанов) = 95,0 мм

Пружины клапанов с гидротолкателями более короткие и упругие, маркируются голубой краской сбоку.

Распредвал двигателя с гидротолкателями клапанов маркируется серой краской.

Допустимое биение распредвала, измеренное по средней шейке, – 0,01 мм.

Максимальный допустимый зазор вала при установленных крышках подшипников № 1 и 5 – 0,15 мм.

Диаметр шеек распредвала 26 мм, максимальный допустимый износ шеек – 0,25 мм.
