8.3.9. Ремонт выключателя зажигания

	Вам потребуется
отвертка

Перед началом работы

Снимите выключатель зажигания с автомобиля (см. подраздел 8.4.8.).

ПОРЯДОК ВЫПОЛНЕНИЯ

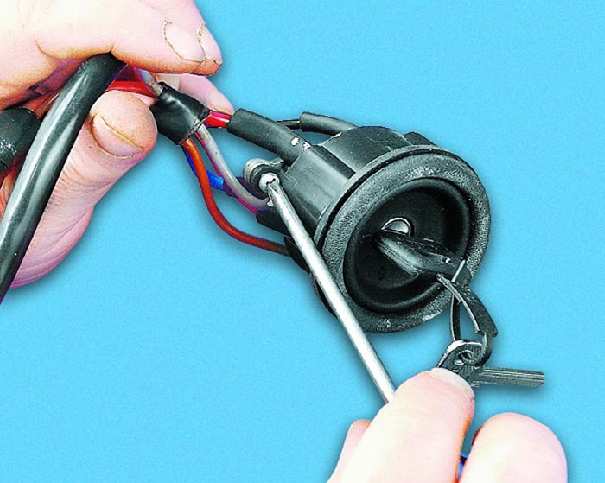

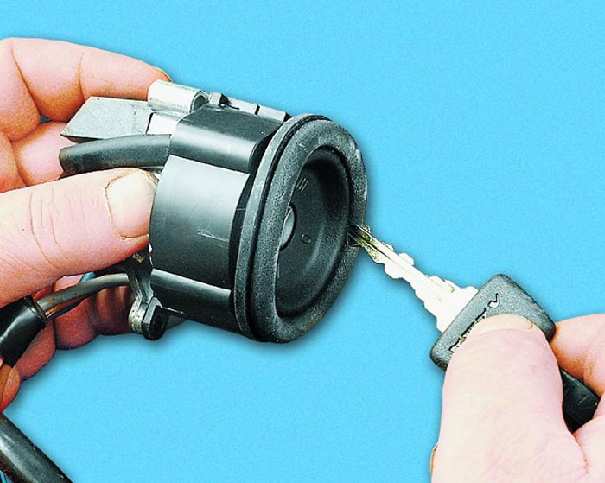

1. Отверните винт крепления облицовки и контактной части к корпусу выключателя зажигания.	2. Выньте ключ из цилиндра выключателя зажигания (если ключ не был вынут при снятии выключателя зажигания с автомобиля).	3. Снимите резиновое кольцо с облицовки выключателя зажигания.

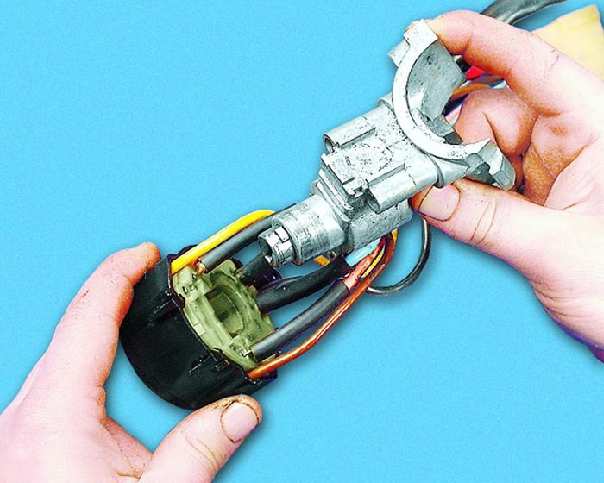

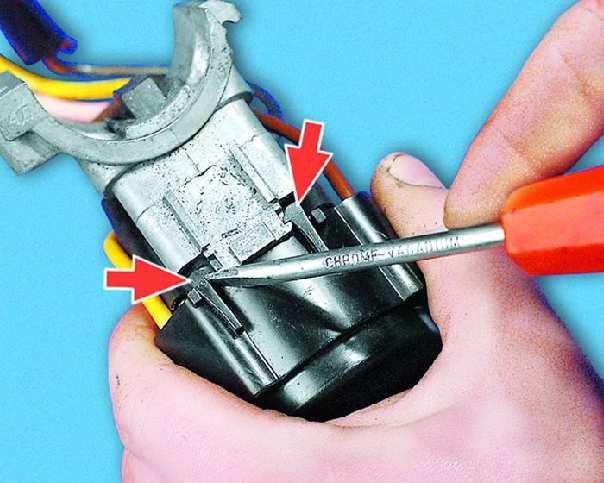

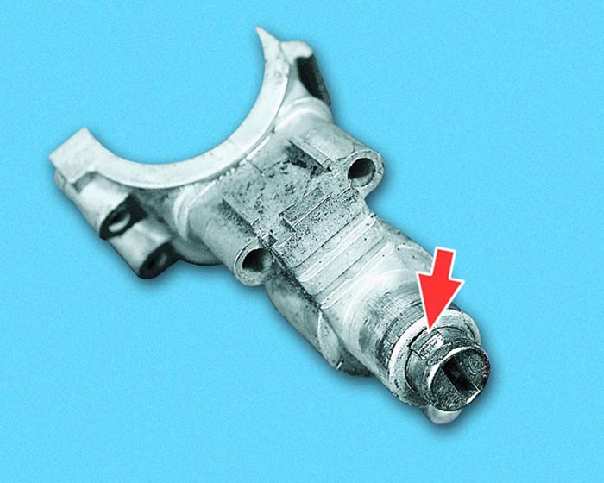

4. Подденьте отверткой две фиксирующие защелки, крепящие облицовку к корпусу выключателя зажигания и...	5. ...снимите контактную часть с облицовкой с корпуса выключателя зажигания. Замените неисправные детали (корпус выключателя зажигания или контактную часть).	6. Соберите выключатель зажигания в порядке, обратном разборке. При этом обратите внимание, чтобы выступ на цилиндре корпуса...

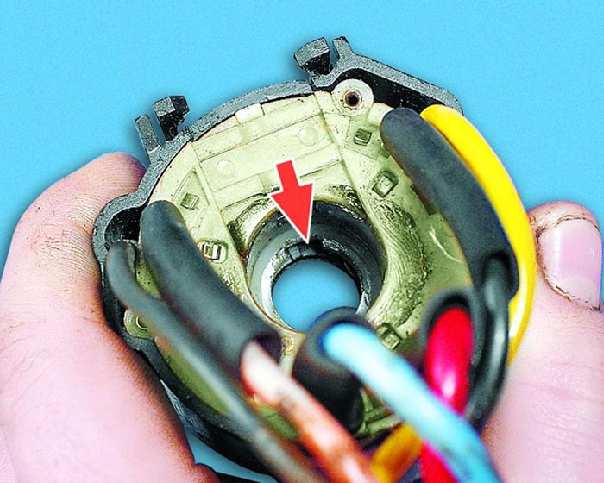

	7. ...вошел в паз контактной части выключателя зажигания.
