8.6. Выключатели и переключатели

	Вам потребуется
отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ

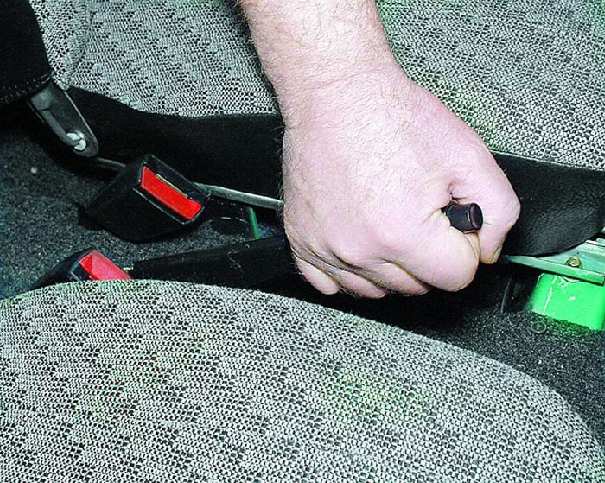

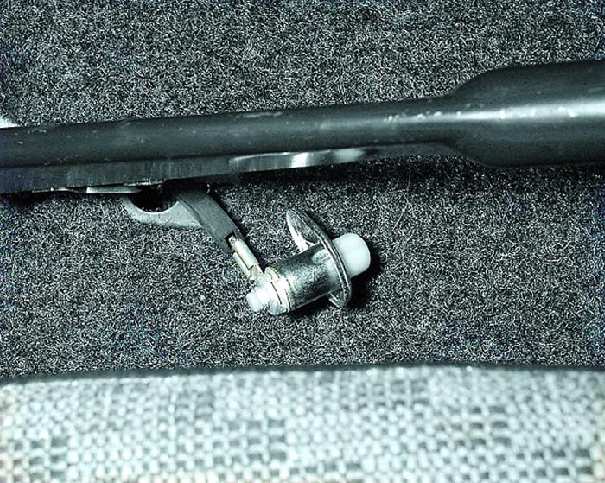

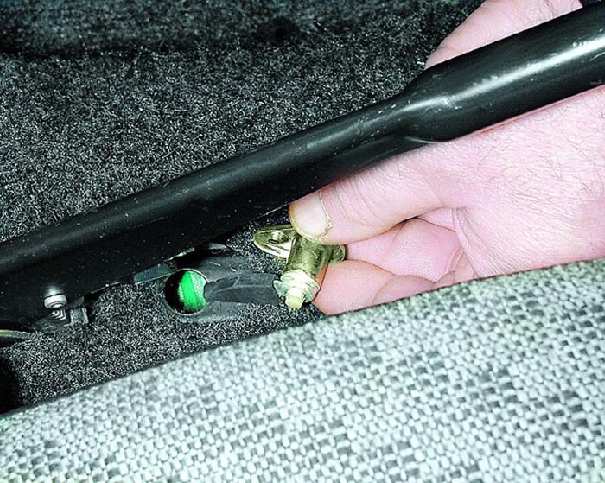

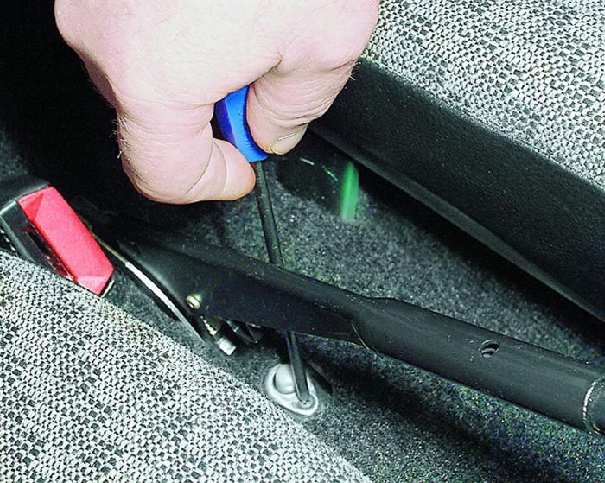

1. Поднимите рычаг стояночного тормоза.	2. Отверните винт крепления выключателя контрольной лампы включения стояночного тормоза.	3. Выньте выключатель из отверстия в кузове.

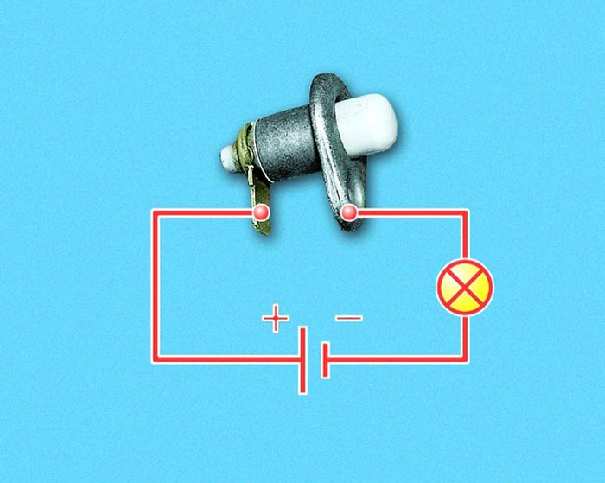

4. Снимите изолирующую трубку с наконечника провода и отсоедините наконечник от выключателя.	5. Для проверки выключателя подсоедините его согласно схеме (используйте контрольную лампу, рассчитанную на напряжение 12 В). При нажатии на кнопку выключателя лампа должна гаснуть, при отпускании кнопки – гореть. В противном случае замените выключатель. Устанавливайте выключатель в порядке, обратном снятию.
