8.4. Освещение и сигнализация

Вам потребуется
  • ключ "на 10"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Для замены левой фары снимите запасное колесо, для замены правой – отведите в сторону бачок омывателя ветрового стекла.

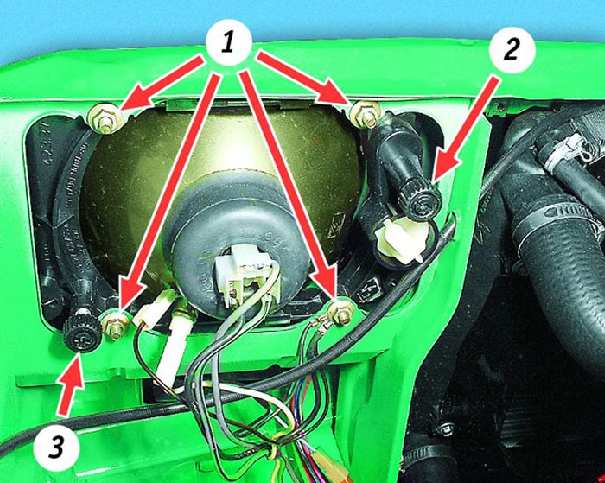

Крепление фары к передку кузова (вид из подкапотного пространства):

1 - гайки крепления фары
2 и 3 - винты регулировки пучка света фар в вертикальной и горизонтальной плоскостях (соответственно)


ПОРЯДОК ВЫПОЛНЕНИЯ

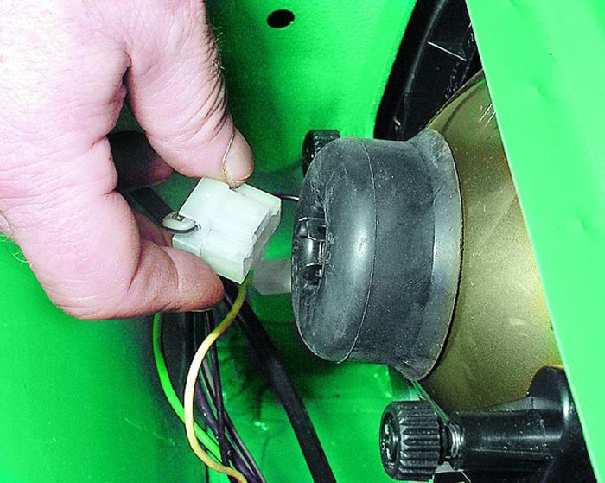

1. Отсоедините колодку с проводами от лампы ближнего и дальнего света фары.

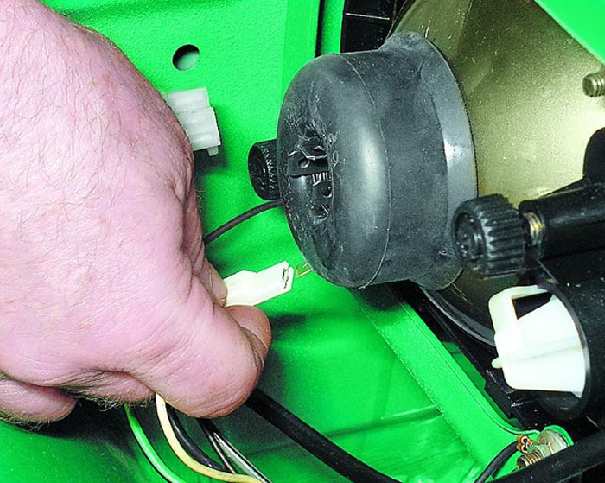

2. Отсоедините колодку с проводами от лампы габаритного света.

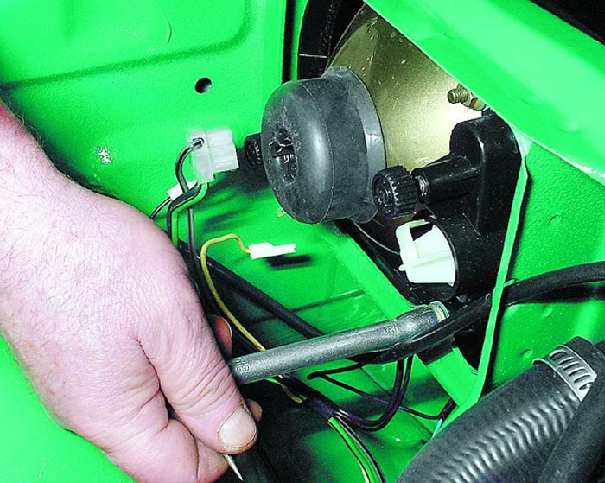

3. Отверните четыре гайки крепления фары и...

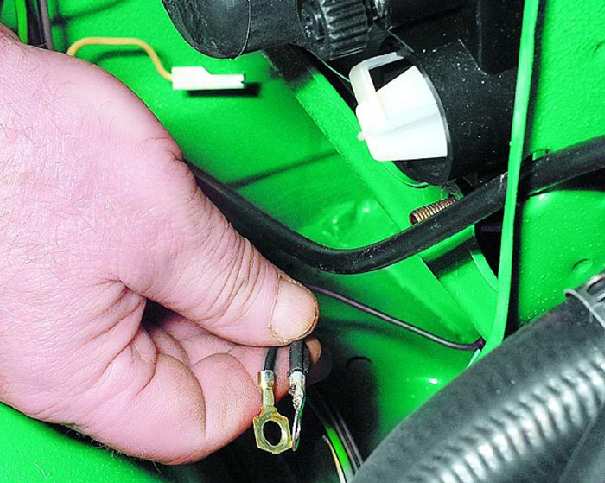

4. ...снимите с одной из нижних шпилек фары наконечники двух “массовых” проводов.

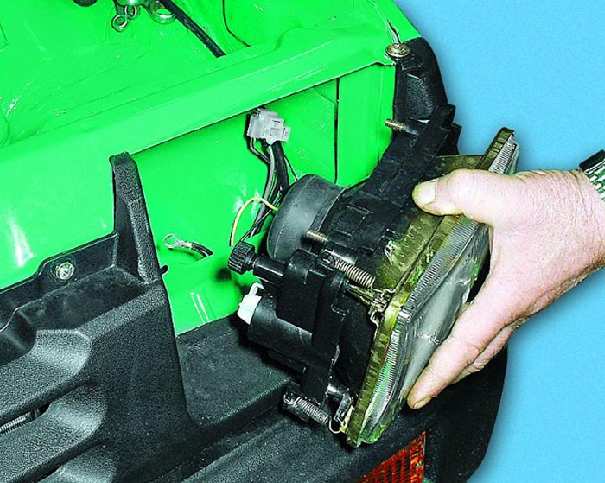

5. Снимите фару с автомобиля.

6. Установите фару в порядке, обратном снятию. Проверьте и при необходимости выполните регулировку направления световых пучков фар (см. подраздел 3.39.).
