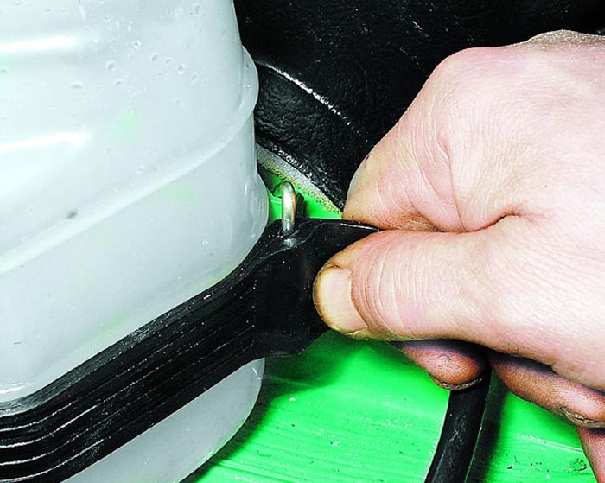

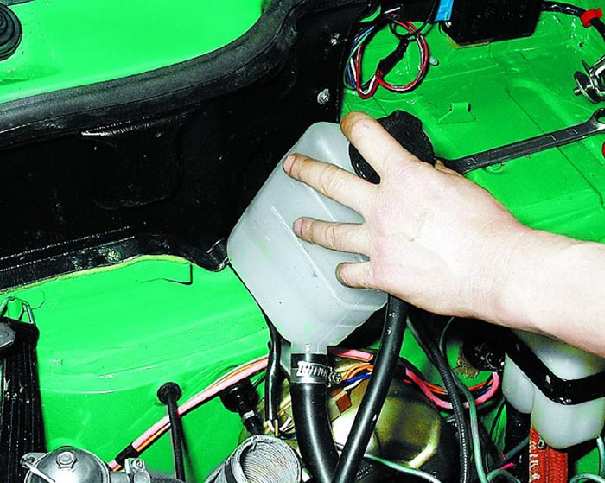

1. Снимите с крюка резиновый ремень, удерживающий расширительный
бачок системы охлаждения.
|
2. Отложите расширительный бачок в сторону.
|

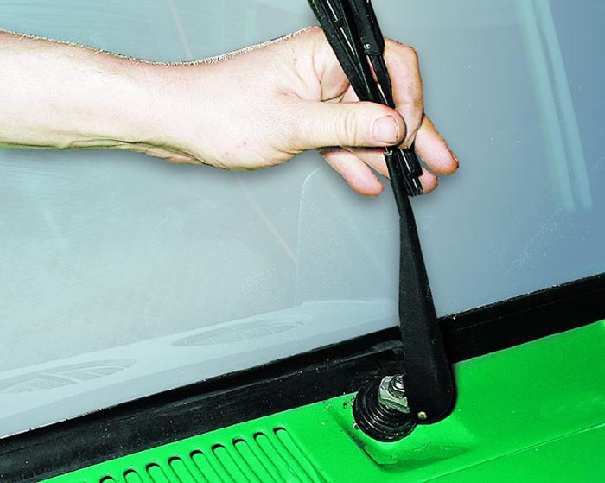

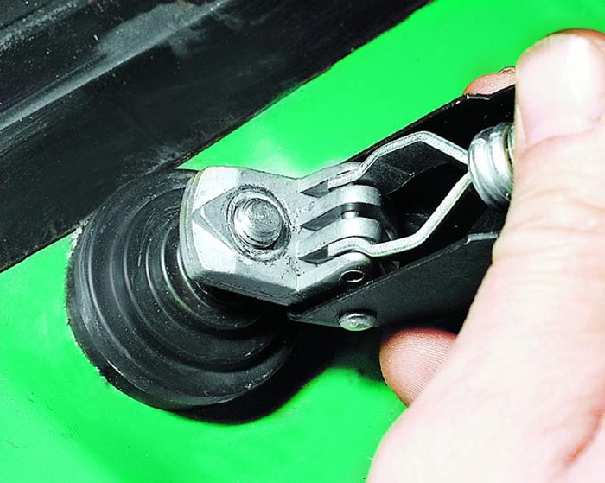

3. Поднимите рычаг стеклоочистителя, чтобы получить доступ
к гайке его крепления.
|
|
|
|
|
|

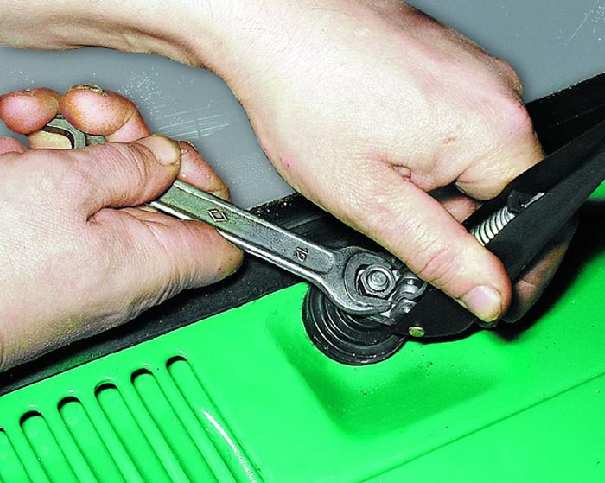

4. Отверните гайку крепления рычага стеклоочистителя.
|

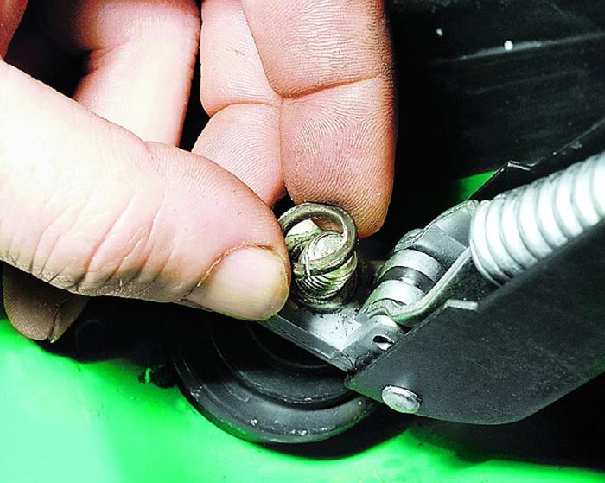

5. Снимите пружинную шайбу и...
|
6. ...рычаг с валика стеклоочистителя.
|
|
|
|
|
|

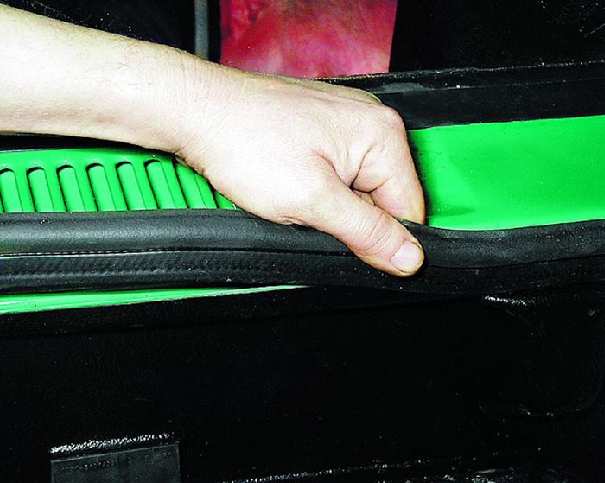

7. Снимите среднюю часть резинового уплотнителя с фланца
кузова.
|

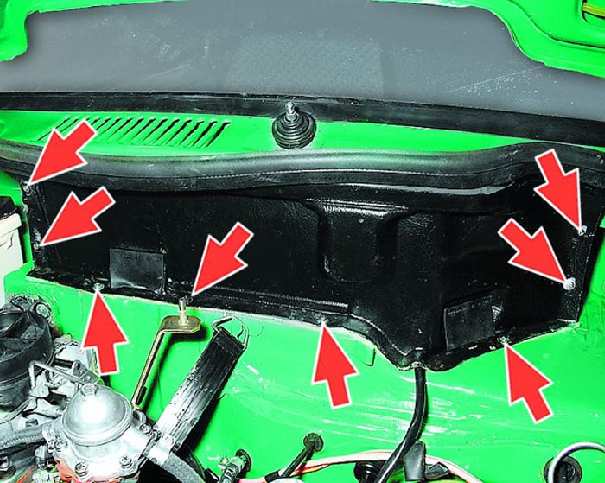

8. Отверните восемь винтов крепления защитного кожуха. Обратите
внимание: под винтами установлены пружинные шайбы.
|
9. Снимите защитный кожух.
|
|
|
|
|
|

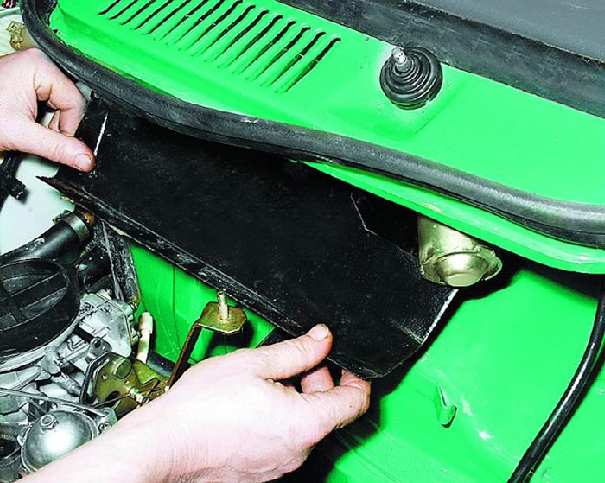

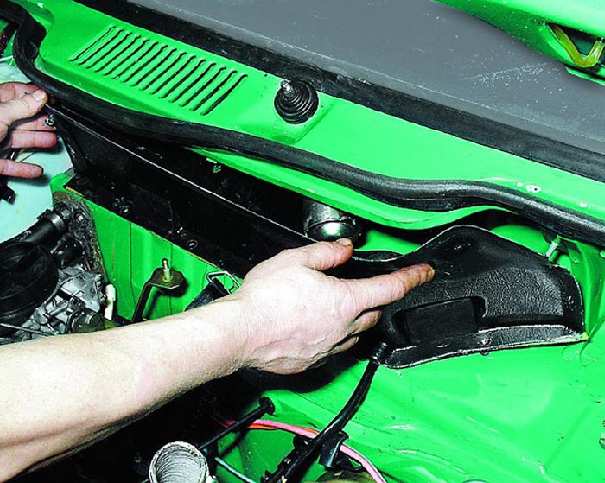

10. Снимите водоотражательный щиток.
|

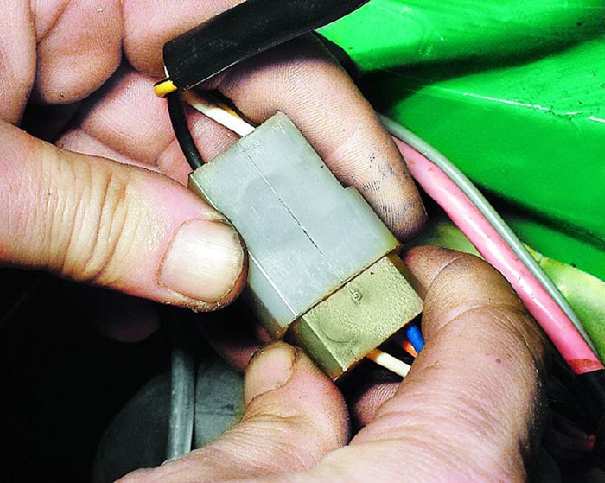

11. Разъедините колодку с проводами электродвигателя стеклоочистителя.
|

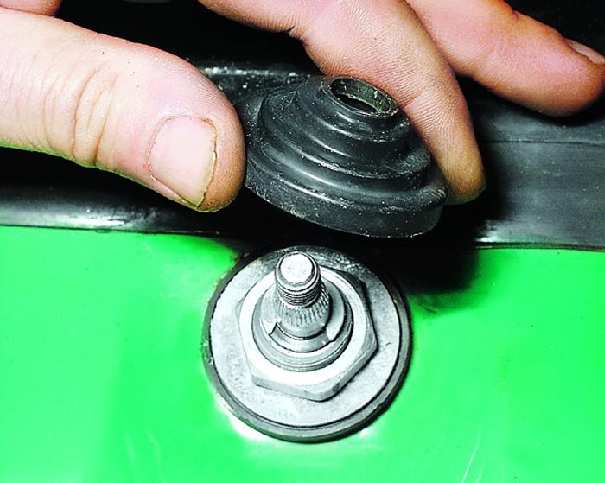

12. Снимите защитный колпак.
|
|
|
|
|
|

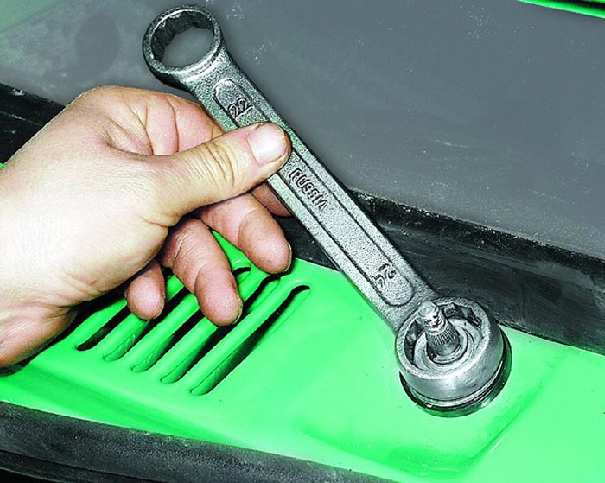

13. Ослабьте затяжку гайки крепления стеклоочистителя.
|

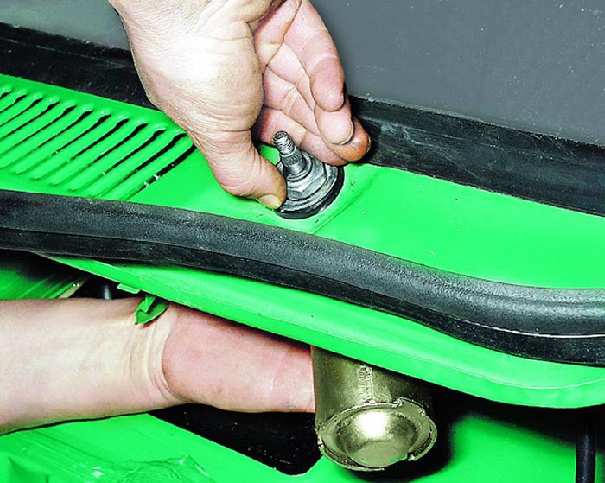

14. Придерживая стеклоочиститель снизу, окончательно отверните
гайку его крепления.
|

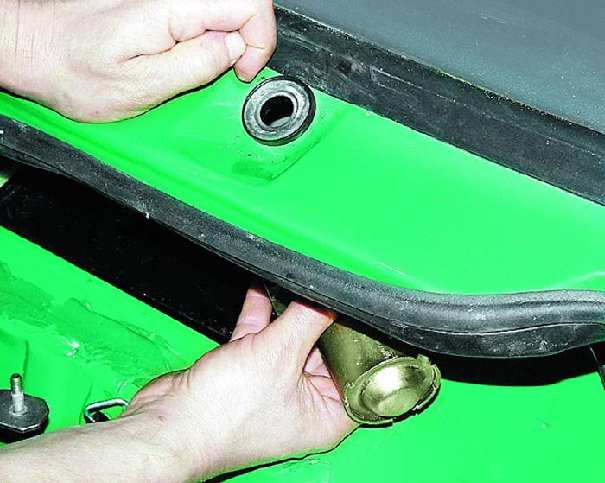

15. Выньте стеклоочиститель.
|
|
|
|
|
|

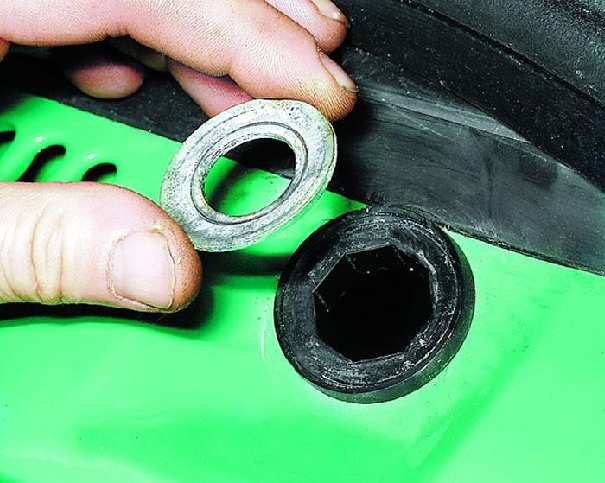

16. Снимите шайбу и...
|

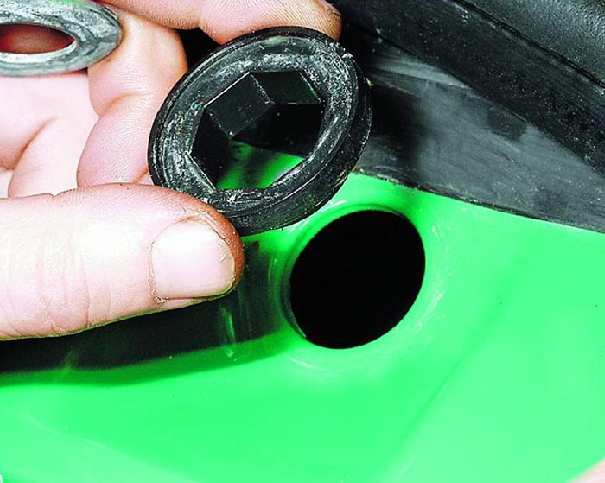

17. ...пластмассовую втулку.
|
18. Установите стеклоочиститель в порядке, обратном снятию.
При этом перед установкой рычага включите и выключите стеклоочиститель
(при включенном зажигании), чтобы валик стеклоочистителя занял исходное
положение.
|
|
|

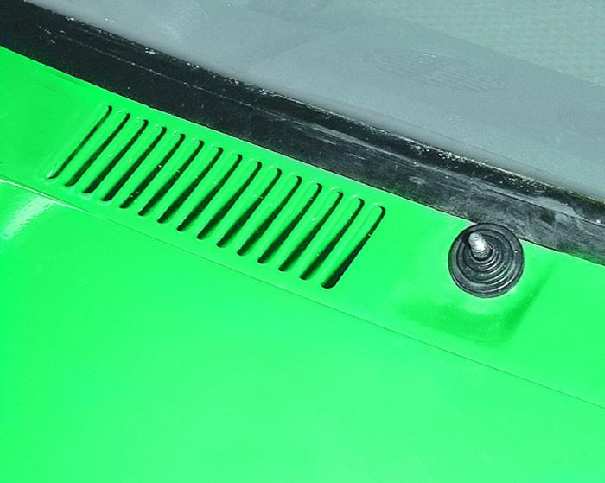

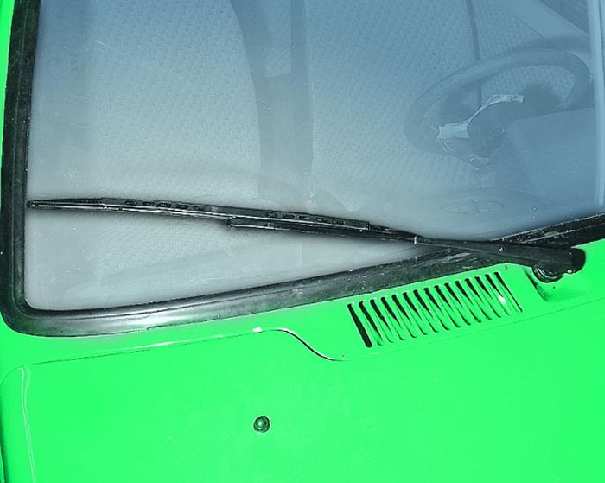

19. Установите рычаг стекоочистителя так, чтобы щетка находилась
в правом нижнем углу ветрового стекла, но не задевала уплотнитель.
Проверьте работу стеклоочистителя и при необходимости переставьте
рычаг.
|
