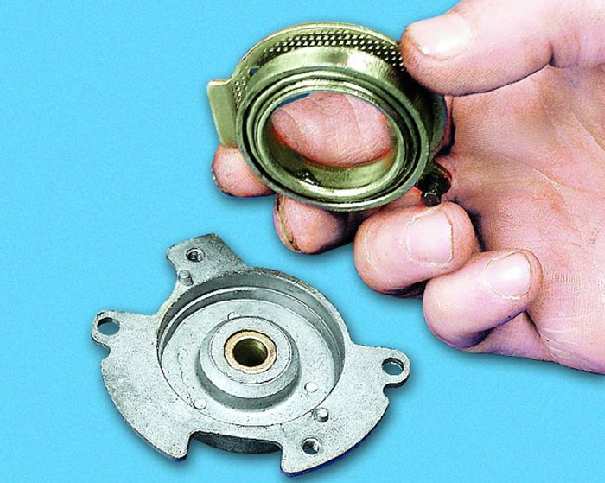

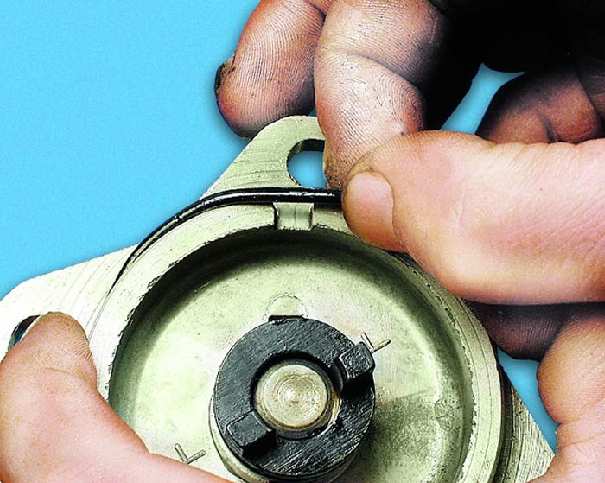

1. Аккуратно, без применения какого-либо острого металлического
инструмента, выньте из наружной проточки корпуса датчика момента
искрообразования уплотнительное резиновое кольцо.
|

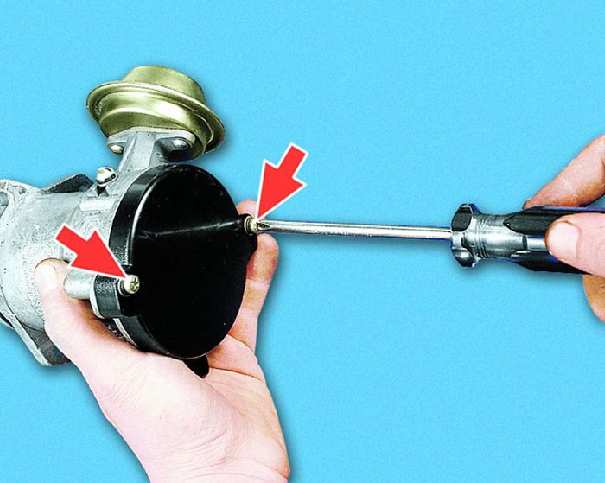

2. Снимите крышку датчика, вывернув два винта ее крепления.
|

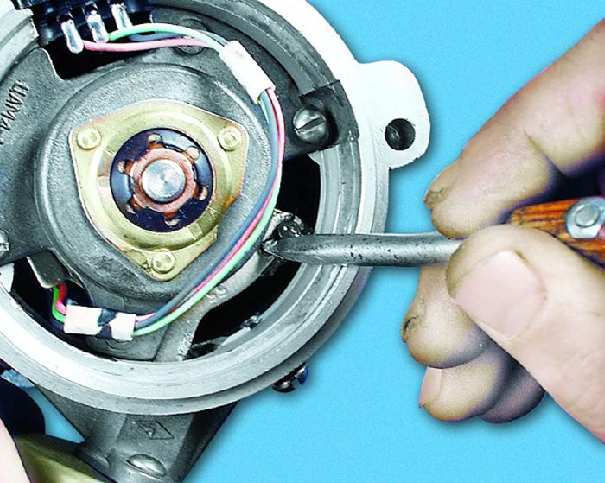

3. Выньте с помощью шила пружинный фиксатор тяги вакуумного
регулятора.
|
|
|
|
|
|

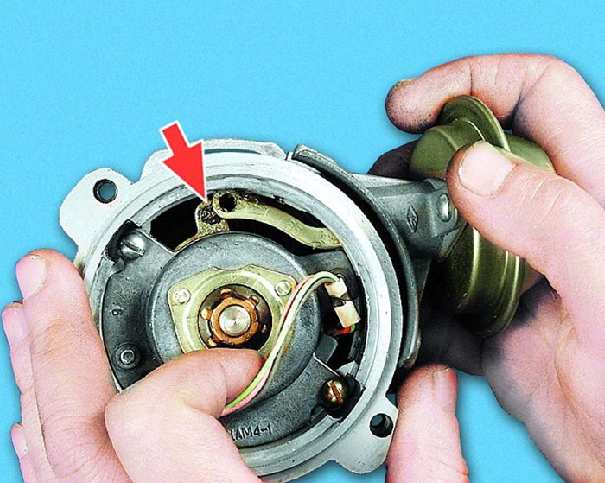

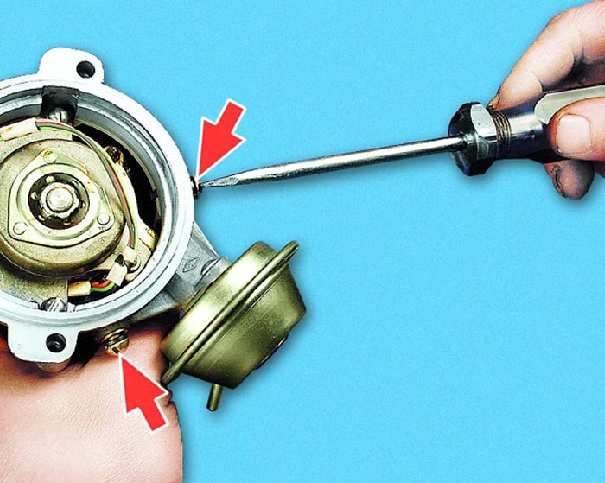

4. Выверните два винта крепления вакуумного регулятора и...
|
5. ...отсоединив его тягу от штифта опорной пластины датчика,
снимите регулятор.
|

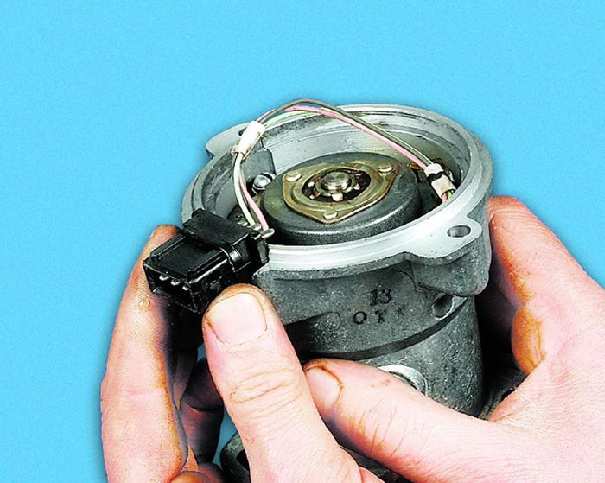

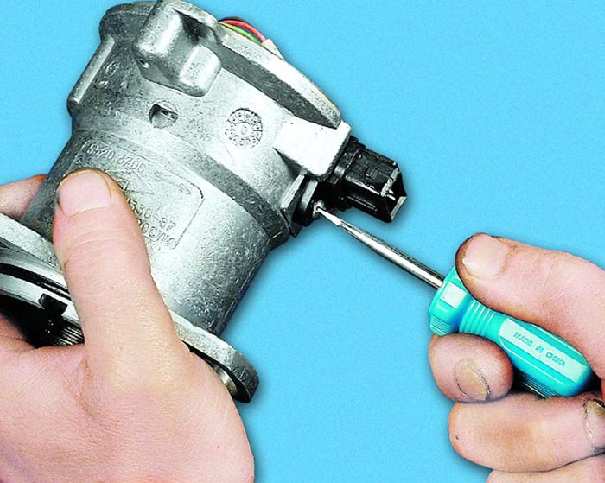

6. Выверните винт крепления соединительной колодки жгута
проводов датчика Холла и...
|
|
|
|
|
|
7....сдвинув колодку вверх, снимите ее с корпуса датчика
момента искрообразования.
|

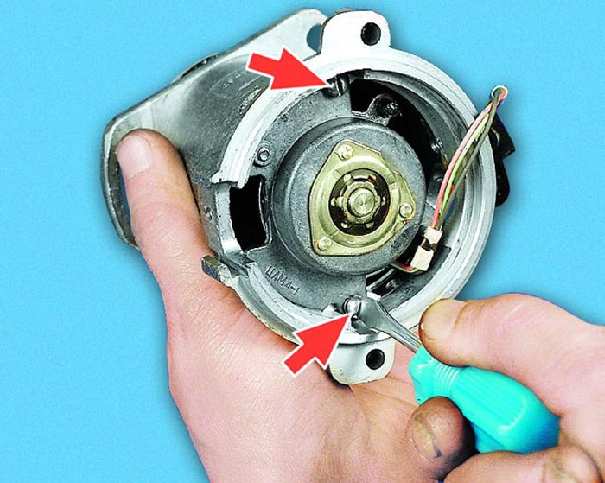

8. Выверните два винта крепления держателя переднего подшипника
валика и...
|

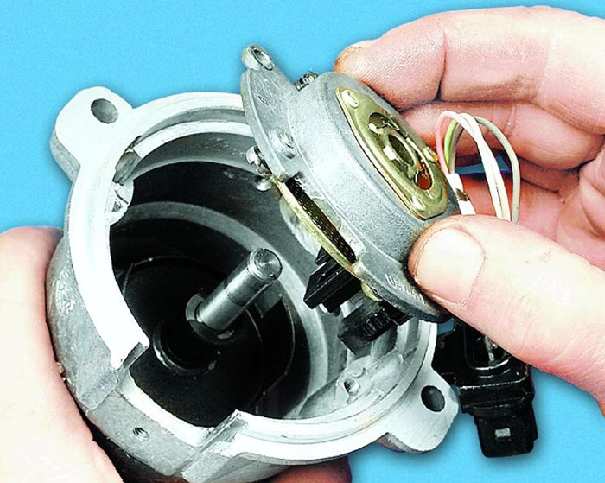

9....снимите держатель вместе с датчиком Холла и опорной
пластиной.
|
|
|
|
|
|
10. Выверните два винта крепления датчика Холла к опорной
пластине и...
|

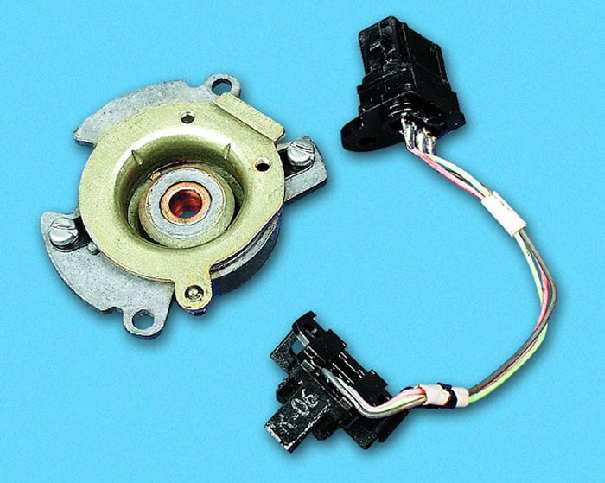

11. ...снимите с нее датчик.
|

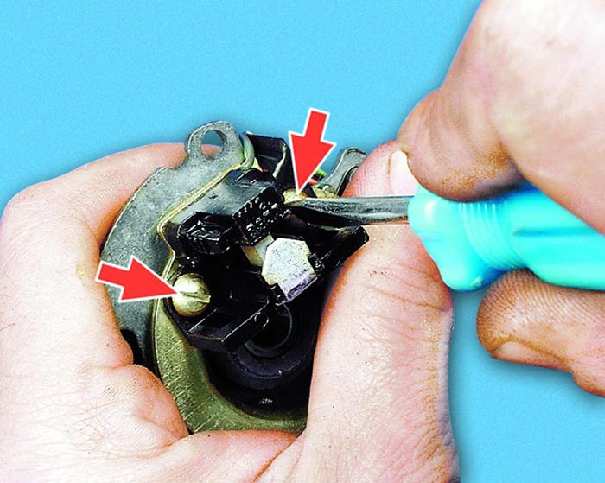

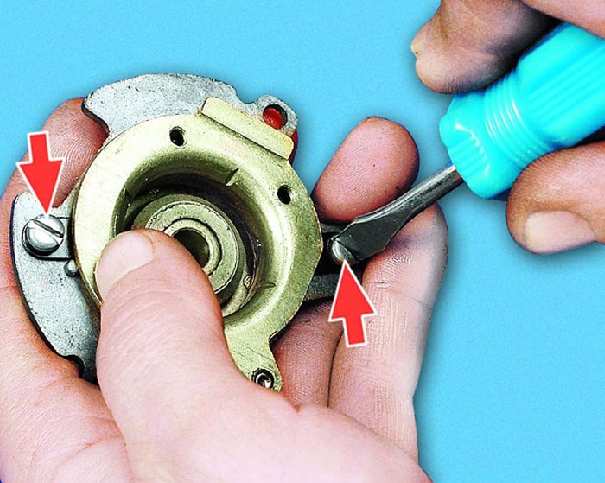

12. Выверните два винта крепления опорной пластины к держателю
переднего подшипника и...
|
|
|
|
|
|

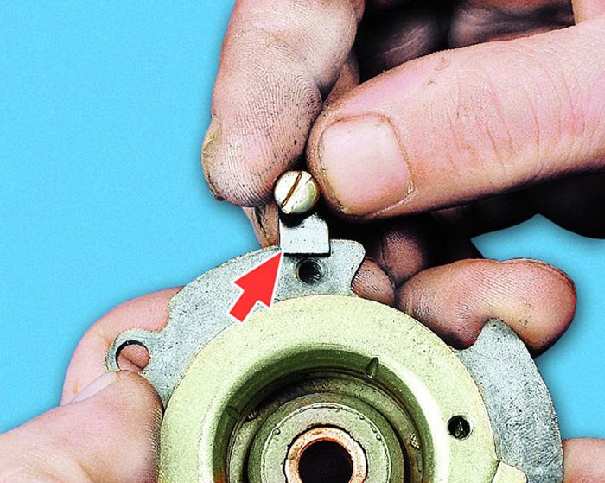

13. ...выньте эти винты, стараясь не потерять расположенные
под ними стопорные пластины.
|
14. Вставьте в зазор между опорной пластиной и держателем
переднего подшипника валика две плоские отвертки и выньте ими опорную
пластину из гнезда подшипника...
|
15. ...вместе с подшипником.
|
|
|
|
|
|

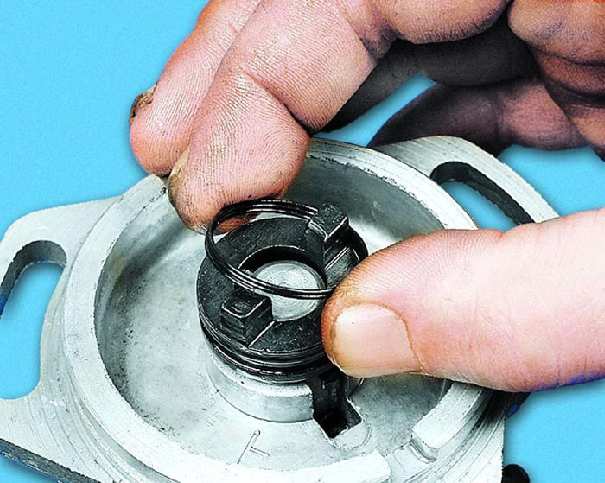

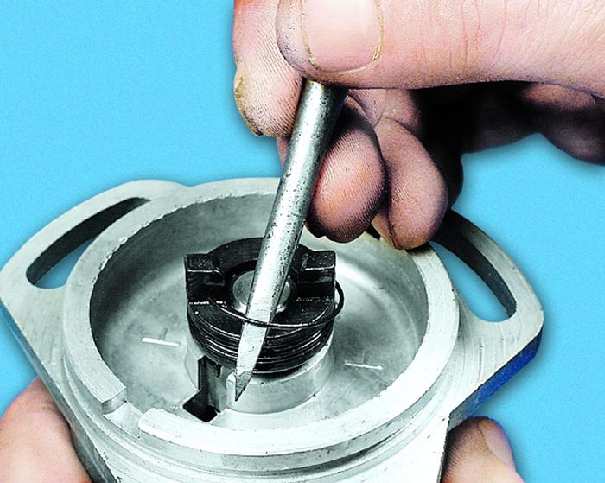

16. Заостренным инструментом (шилом) подденьте и выведите
из канавки муфты свободный конец спиральной пружины и...
|
17. ...снимите пружину.
|

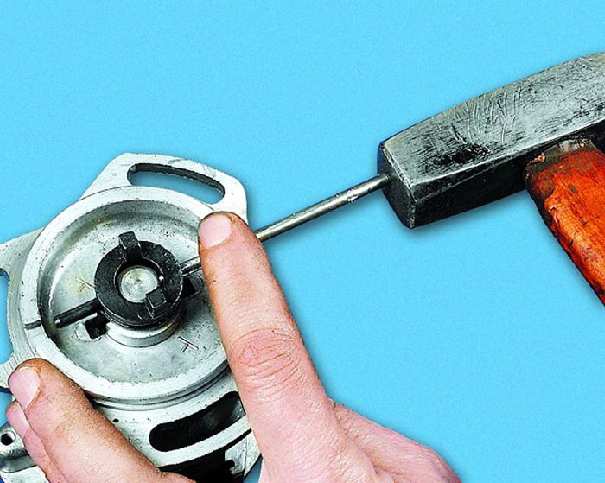

18. Легкими ударами молотка через бородок подходящего размера
выбейте из отверстий муфты и валика фиксирующий штифт.
|
|
|
|
|
|

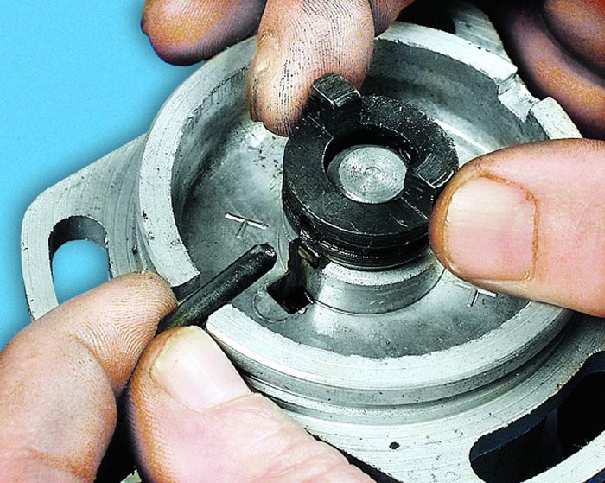

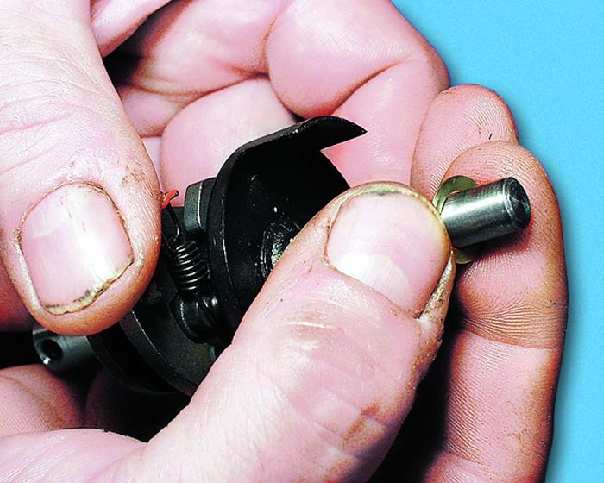

19. Выньте штифт через один из пазов торца корпуса датчика
момента искрообразования и...
|

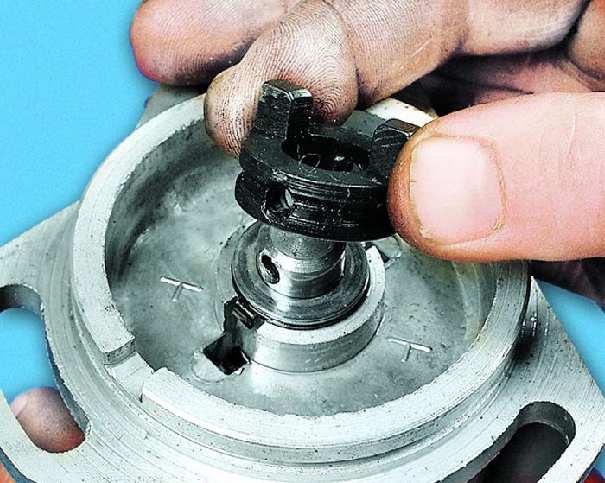

20. ...снимите с валика муфту.
|

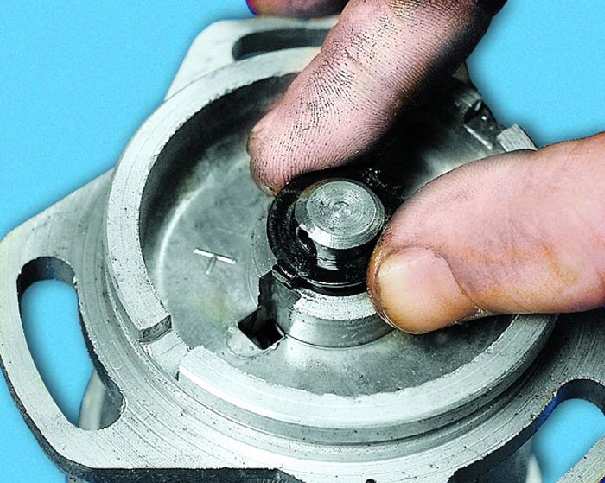

21. Снимите с валика набор дистанционных шайб и...
|
|
|
|
|
|
22. ...фасонную упорную шайбу.
|

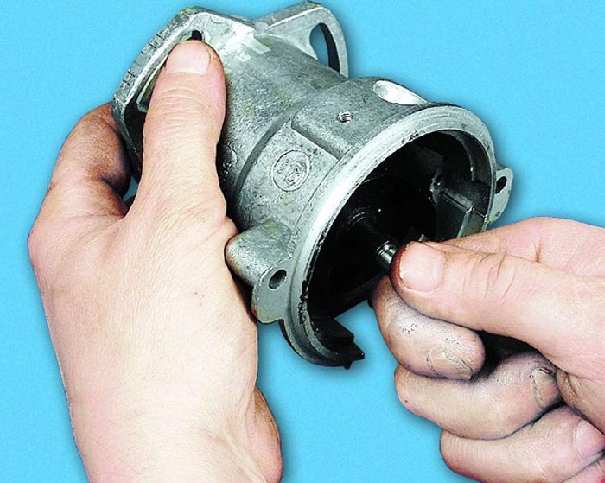

23. Выньте из корпуса датчика момента искрообразования валик
с центробежным регулятором и шайбами.
|

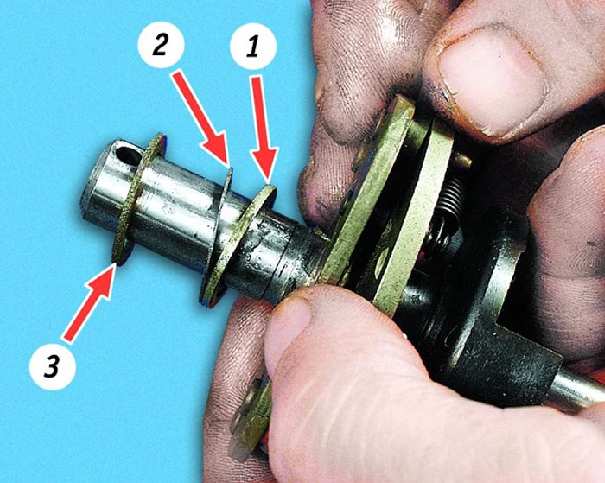

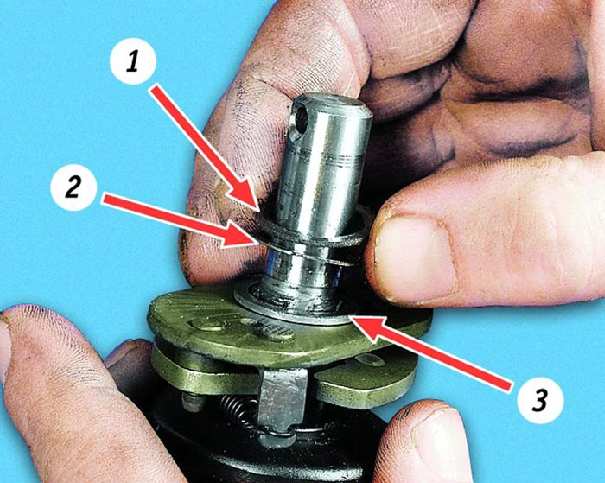

24. Снимите с хвостовика валика текстолитовую антифрикционную
1, стальные регулировочную 2 (тонкую) и упорную 3
(толстую) шайбы.
|
|
|
|
|
|

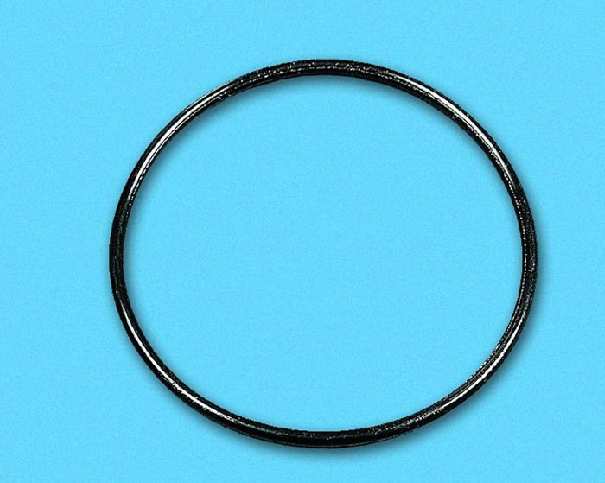

25. Осмотрите снятое уплотнительное кольцо корпуса датчика
момента искрообразования. Сильно деформированное, имеющее надрывы
кольцо замените.
|

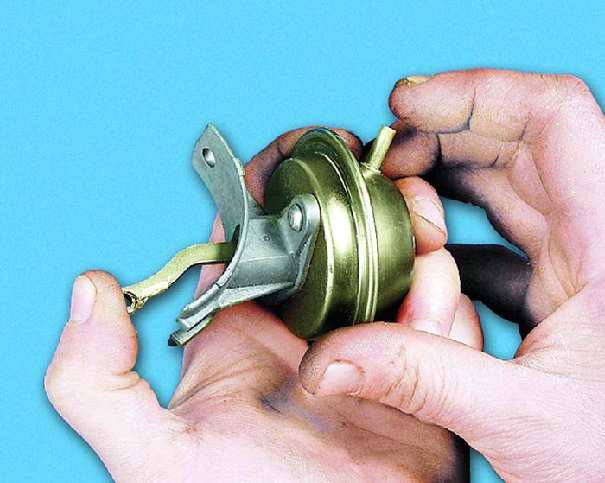

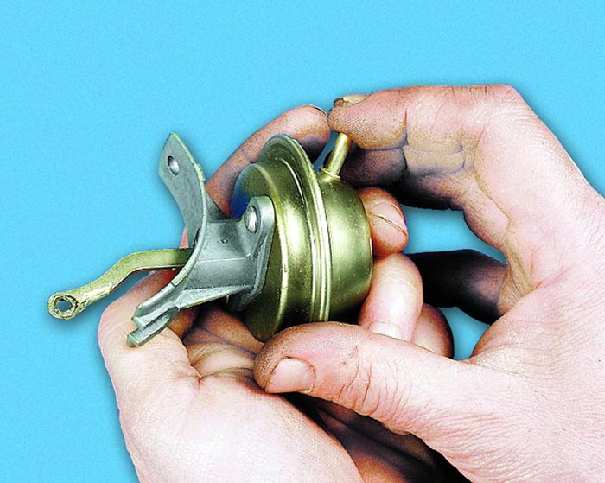

26. Проверьте снятый вакуумный регулятор, для чего утопите
его тягу в корпус до упора...
|
27. ...плотно закройте вакуумный штуцер пальцем и отпустите
тягу. Тяга должна остаться в утопленном положении, а при открывании
штуцера – резко выдвинуться. Если тяга не удерживается в утопленном
положении или нечетко выдвигается, регулятор неисправен, замените
его.
|
|
|
|
|
|

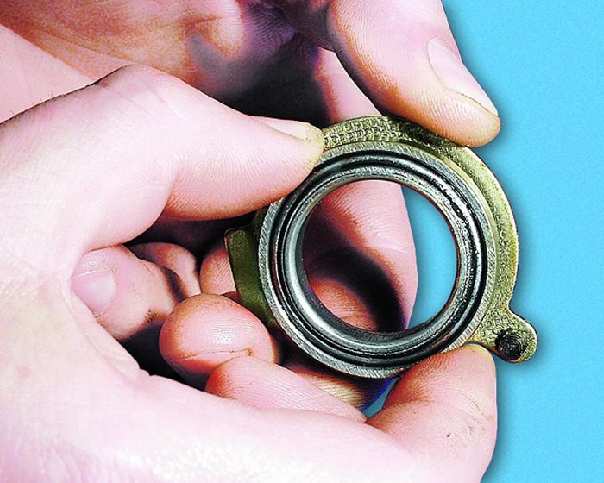

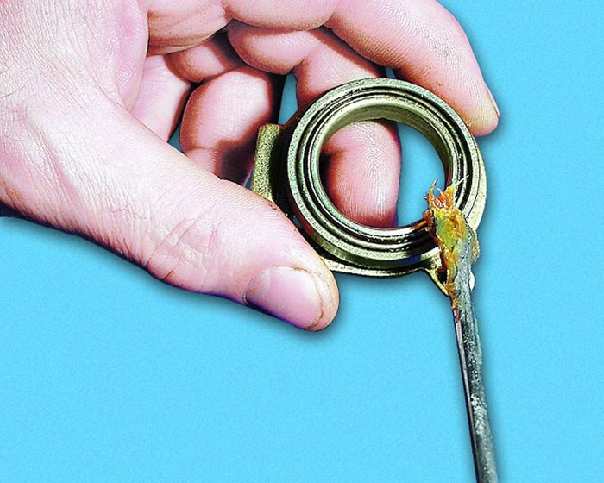

28. Внимательно осмотрите подшипник опорной пластины и проверьте
наличие в нем смазки и легкость вращения. При необходимости промойте
подшипник бензином и заложите в промежутки между шариками свежую
консистентную смазку.
|
29. Если подшипник заедает или имеет осевой и радиальный
люфты, замените опорную пластину и держатель в сборе с подшипником.
|

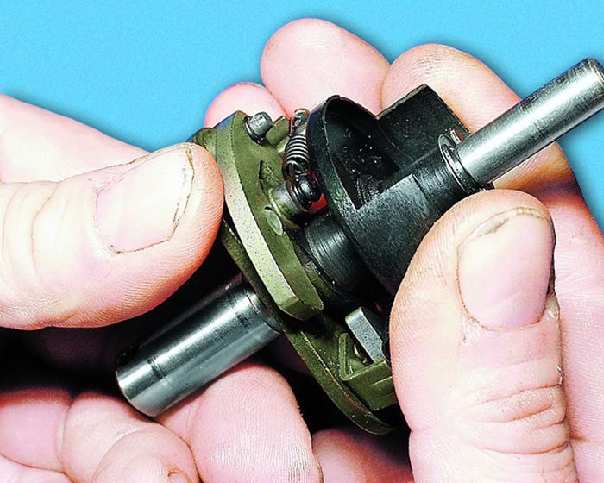

30. Проверьте легкость перемещения грузиков центробежного
регулятора и самого регулятора на валике. При заедании деталей промойте
узел бензином или керосином и смажьте подвижные соединения консистентной
смазкой. Проверьте надежность крепления экрана датчика Холла на
валике. Даже при незначительном люфте в соединении замените валик
в сборе с экраном.
|
|
|
|
|
|

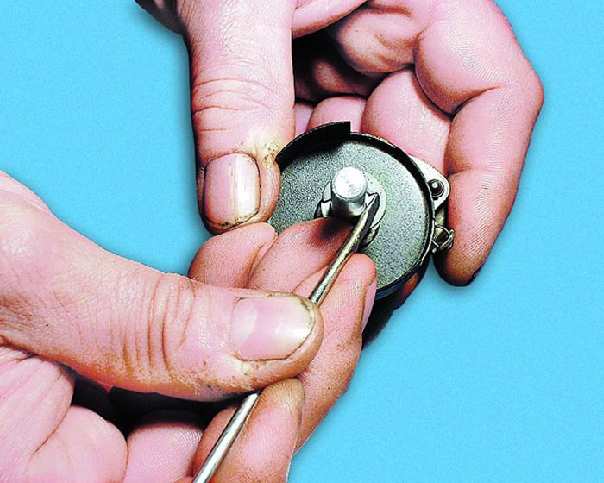

31. Для снятия экрана снимите с помощью отвертки стопорную
шайбу...
|
32. ...дистанционную шайбу (если она установлена)...
|

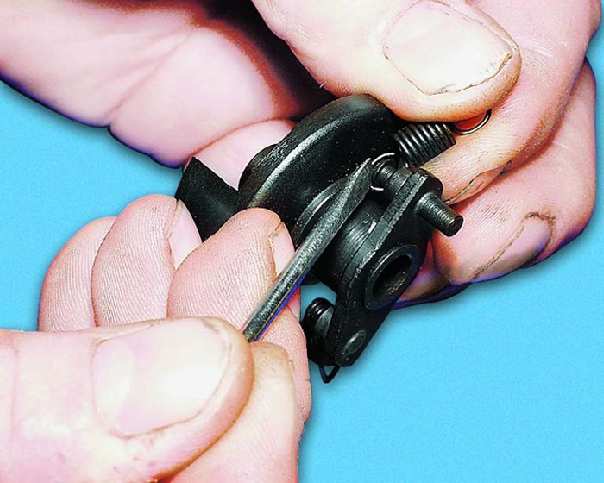

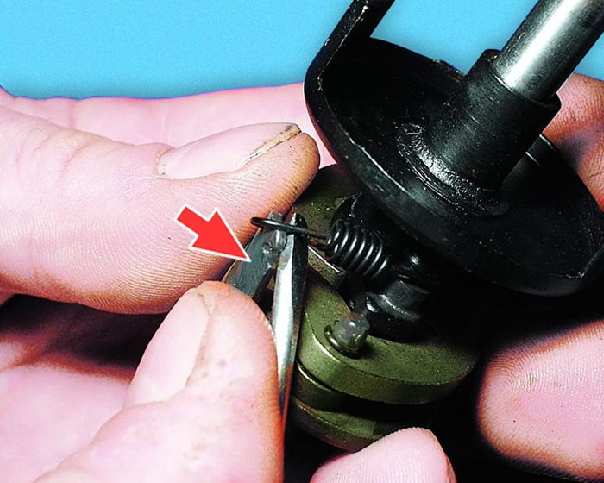

33. ...заостренным инструментом отцепите концы пружин от
держателей основания регулятора (малая пружина зацеплена за держатель,
маркированный краской; при неправильной установке пружин изменится
настройка регулятора) и...
|
|
|
|
|
|

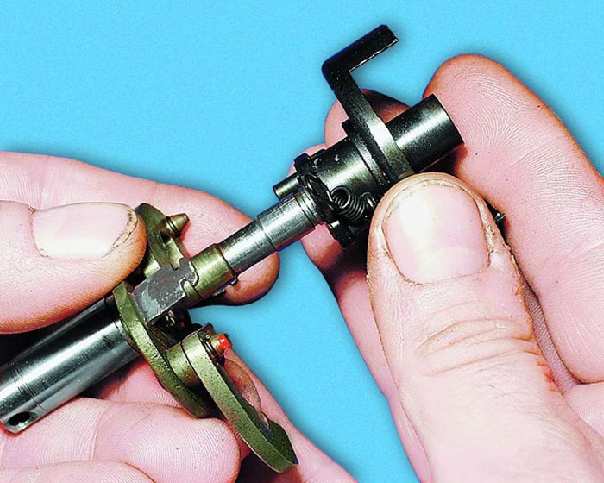

34. ...снимите с валика экран.
|
35. Снимите пружины со штифтов экрана. Обратите внимание,
что большая пружина зацеплена за удлиненный штифт.
|
36. Соберите датчик момента искрообразования в порядке,
обратном разборке, смазав все трущиеся поверхности тонким слоем
консистентной смазки. Осевой люфт валика (не более 0,35 мм) обеспечьте
подбором регулировочных шайб 2, устанавливаемых между упорной
1 и антифрикционной 3 шайбами.
|
