8.8. Замена электродвигателя вентилятора радиатора системы охлаждения

	Вам потребуются
ключи "на 8", "на 10"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

На автомобиле установлен электродвигатель постоянного тока типа МЭ-272.

Данные для проверки:

– номинальная частота вращения вала при нагрузке электродвигателя крыльчаткой – 2500–2800 мин^–1;
– потребляемая сила тока при указанной частоте вращения и нагрузке – не более 15,3 А.

В процессе эксплуатации электродвигатель не требует обслуживания и неремонтопригоден. Неисправный электродвигатель необходимо заменить.

Стрелка на корпусе крыльчатки показывает направление вращения. Если при вращающемся вентиляторе двигатель греется, возможно, перепутаны контакты в колодке,вследствие чего двигатель вращается в обратную сторону.

ПОРЯДОК ВЫПОЛНЕНИЯ

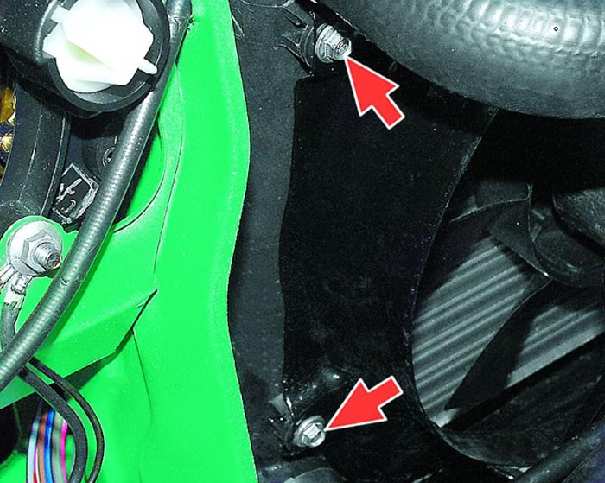

1. Разъедините колодку с проводами вентилятора и жгута проводов.	2. Отверните два болта крепления кожуха вентилятора с левой стороны.	3. Отверните болт крепления кожуха вентилятора с правой стороны.

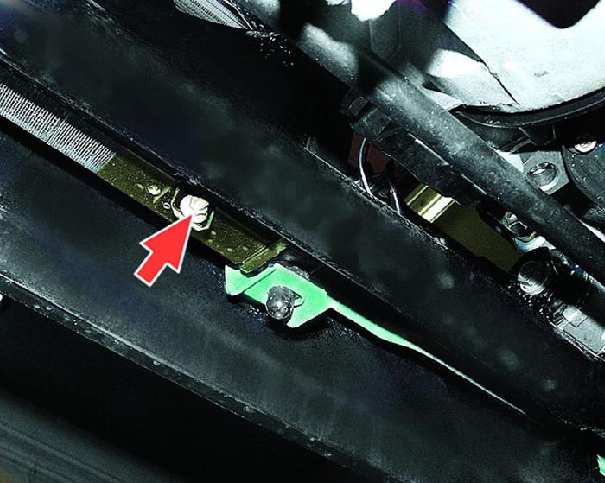

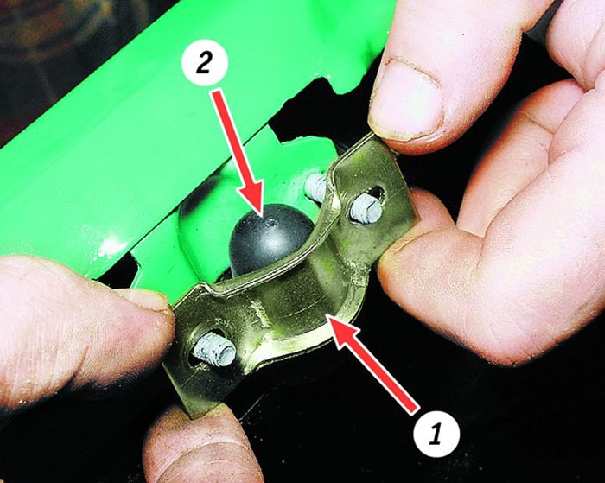

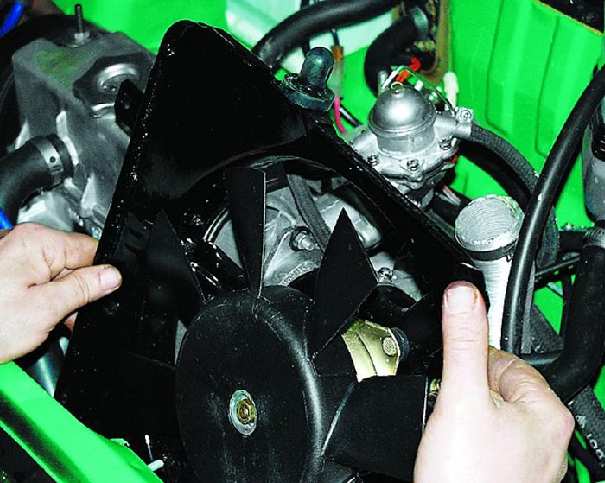

4. Снизу автомобиля отверните гайку нижнего крепления кожуха.	5. Отверните две гайки верхнего крепления кожуха и снимите крепежную скобу 1. Замените порванную или потерявшую упругость подушку 2 верхнего крепления кожуха.	6. Снимите кожух с вентилятором с автомобиля.

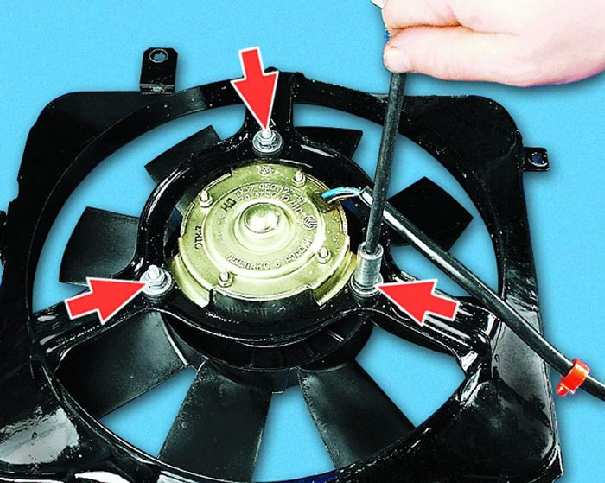

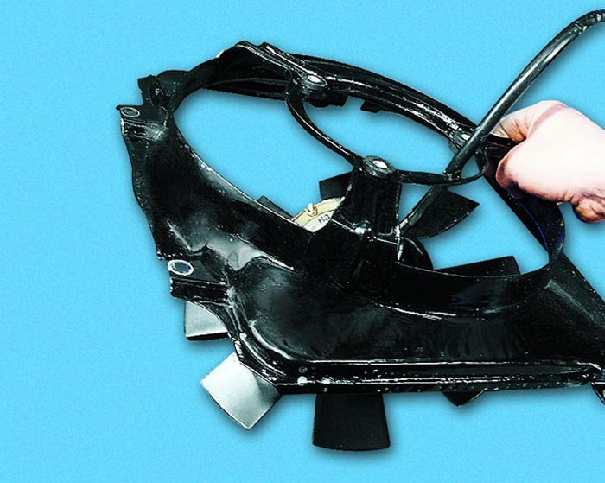

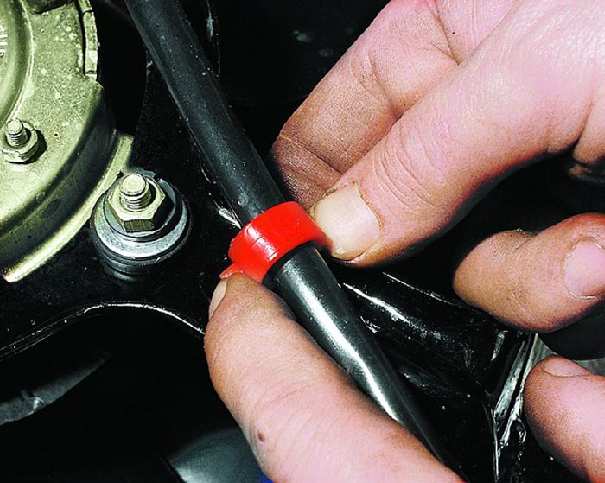

7. Снимите держатель проводов с кожуха.	8. Отверните три гайки крепления электродвигателя к кожуху. Обратите внимание: под каждой гайкой установлены пружинная и плоская шайбы.	9. Снимите кожух с электродвигателя.

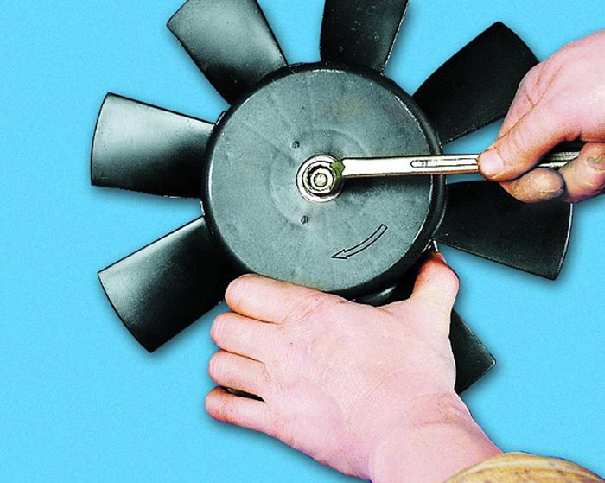

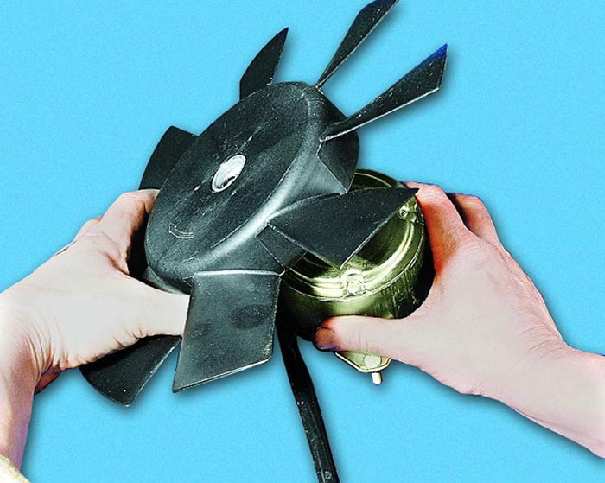

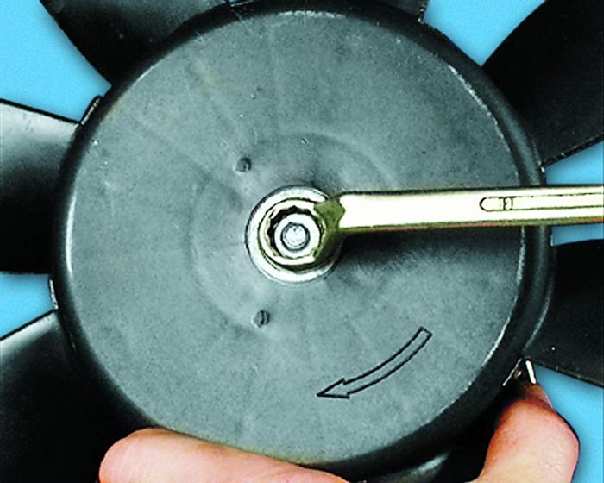

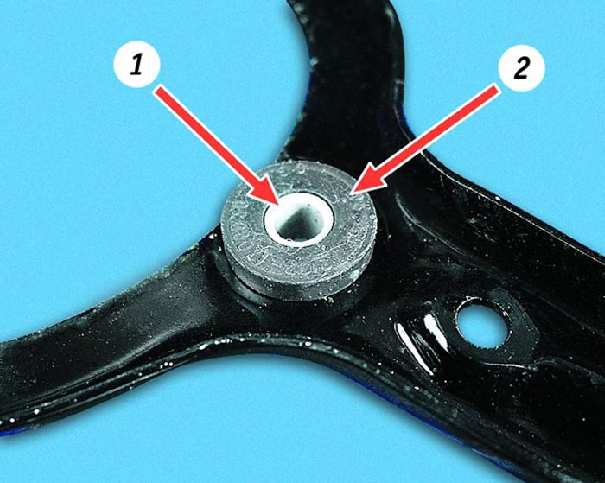

10. Отверните гайку крепления крыльчатки к электродвигателю и снимите шайбу.	11. Снимите крыльчатку с электродвигателя.	12. Замените порванные или потерявшие упругость подушки на кожухе. Для этого сначала выньте из подушек распорные втулки 1, а затем и сами подушки 2. Установите новые подушки в порядке, обратном снятию.

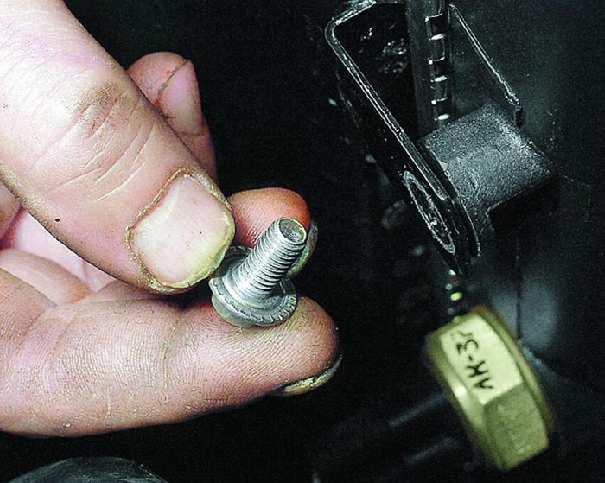

	13. Установите все снятые детали в порядке, обратном разборке. При этом обратите внимание, что для крепления кожуха вентилятора используются болты и гайки с зубчатым буртиком.
