3.3.19. Шатунные подшипники

Проверка смазочного зазора шатунных подшипников

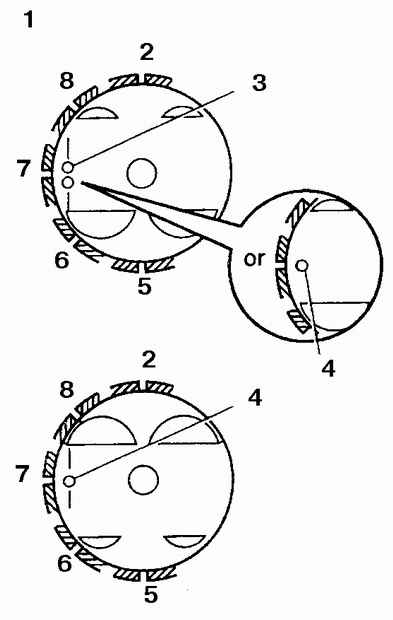

Расположение концевых зазоров поршневых колец (4-цилиндровый двигатель)

1. Верхнее компрессионное кольцо 2. Углубление (направлено в сторону передней части двигателя) 3. Нижнее маслосъемное кольцо 4. Нижнее компрессионное кольцо 5. Расширительное кольцо 6. Верхнее маслосъемное кольцо

Расположение концевых зазоров поршневых колец (6-цилиндровый двигатель)

1. Поршень правого ряда 2. Нижнее маслосъемное кольцо 3. Метка, направленная в сторону передней части двигателя 4. Метка, направленная в сторону передней части двигателя 5. Верхнее маслосъемное кольцо 6. Верхнее компрессионное кольцо 7. Расширительное кольцо 8. Нижнее компрессионное кольцо Расположение концевых ззоров колец поршня левого ряда идентично.

ПОРЯДОК ВЫПОЛНЕНИЯ

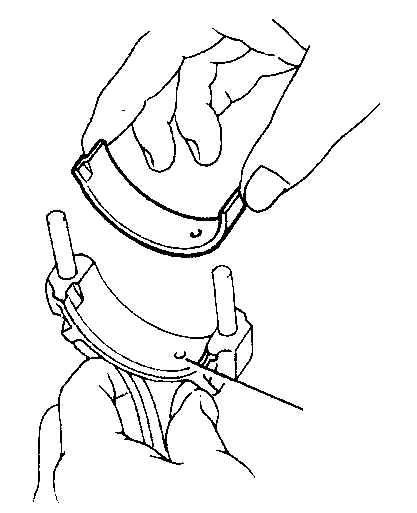

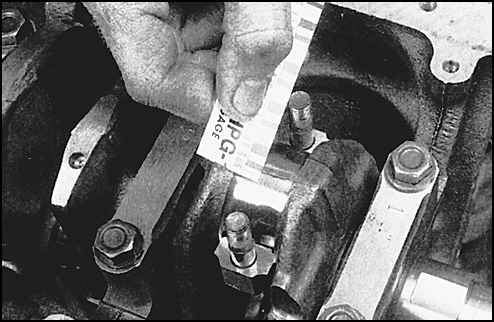

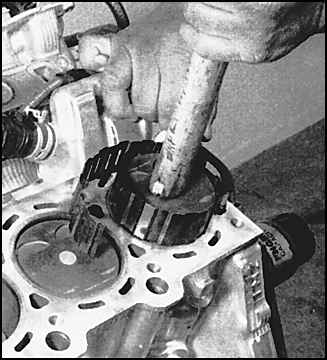

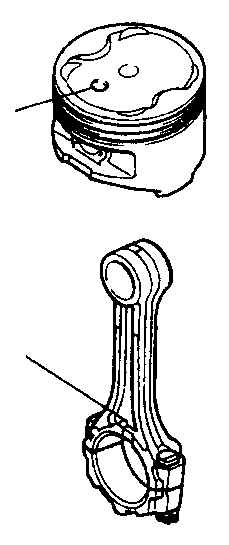

1. Почистите верхний вкладыш подшипника шатуна и установите его на шатун. Смазочные отверстия шатуна и вкладыша должны быть совмещены. 2. Почистите второй вкладыш и установите его в крышку шатуна. 3. Расположите концевые зазоры поршневых колец как показано на рис. Расположение концевых зазоров поршневых колец (4-цилиндровый двигатель) и на рис. Расположение концевых зазоров поршневых колец (6-цилиндровый двигатель). 4. Смажьте поршни и кольца и сожмите поршневые кольца при помощи компрессора поршневых колец. 5. Поверните коленчатый вал так, чтобы шатунный подшипник первого цилиндра был в положении нижней мертвой точки, и смажьте стенки цилиндра. 6. Проверьте, чтобы отметка сверху поршня была обращена вперед. 7. Надавите на поршень и установите его в цилиндр. 8. Положите отрезки пластика на каждый из подшипников шатунов параллельно оси коленчатого вала. 9. Установите крышки шатунных подшипников (метки на крышках должны быть направлены в сторону газораспределительного ремня). Затяните болты крышек в соответствии с инструкциями, приведенными в технических характеристиках (см. подраздел 3.3.1.1., подраздел 3.3.1.2.). 10. Сравните ширину раздавленной пленки со специальной шкалой. 11. Если величина зазора не соответствуют требуемой, вероятно, установлены вкладыши неправильного размера.

Окончательная установка поршней и шатунов
