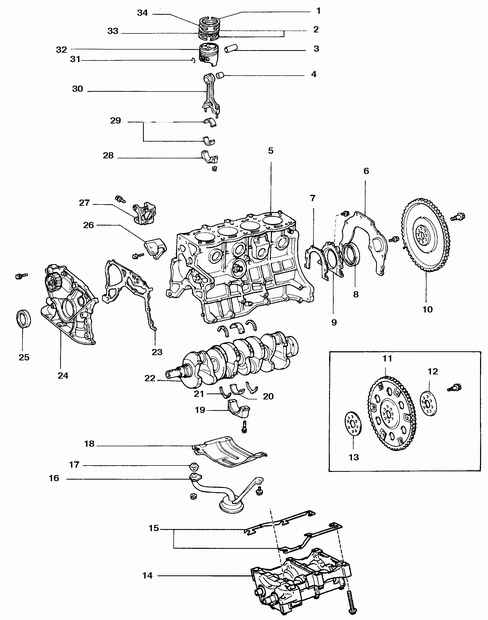

3.3.7. Переборка двигателя4-цилиндровый двигатель – элементы блока цилиндров
|
1. Поршневое кольцо (компрессионное)
2. Поршневое кольцо (маслосъемное)
3. Поршневой палец
4. Втулка шатуна
5. Блок цилиндров
6. Задняя пластина
7. Прокладка
8. Задний сальник коленчатого вала
9. Кожух заднего сальника
10. Маховик или ведущий диск
11. Ведущий диск
12. Заднее промежуточное кольцо
13. Переднее промежуточное кольцо
14. Балансировочное устройство
двигателя
15. Прокладка
16. Маслозаборный патрубок
17. Прокладка
|
18. Разделительная перегородка масляного поддона
19. Крышка коренного подшипника
20. Вкладыш коренного подшипника
21. Упорное полукольцо
22. Коленчатый вал
23. Прокладка
24. Масляный насос
25. Передний сальник коленчатого вала
26. Правый кронштейн двигателя
27. Кронштейн насоса гидроусилителя
28. Крышка шатуна
29. Вкладыш шатунного подшипника
30. Шатун
31. Стопорное кольцо
32. Поршень
33. Пружина маслосъемного кольца
34. Поршневое кольцо (компрессионное) |

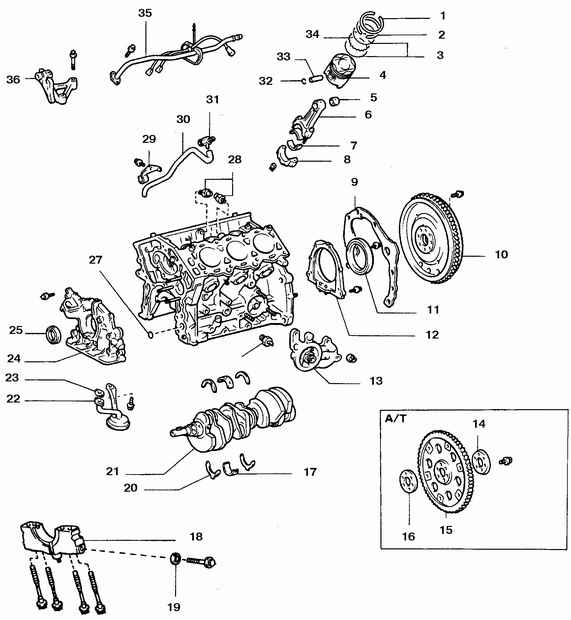

6-цилиндровый двухрядный двигатель – элементы блока цилиндров
|
1. Поршневое кольцо (компрессионное)
2. Поршневое кольцо (компрессионное)
3. Поршневое кольцо (маслосъемное)
4. Поршень
5. Втулка шатуна
6. Шатун
7. Вкладыш шатунного подшипника
8. Крышка шатуна
9. Задняя пластина
10. Маховик
11. Задний сальник коленчатого вала
12. Кожух заднего сальника
13. Кронштейн масляного фильтра
14. Заднее промежуточное кольцо
15. Ведущий диск
16. Переднее промежуточное кольцо
17. Вкладыш коренного подшипника
18. Крышка коренного подшипника
|
19. Уплотнительная шайба
20. Уплотнительное полукольцо
21. Коленчатый вал
22. Маслозаборный патрубок
23. Прокладка
24. Датчик давления масла
25. Масляный насос
26. Сальник
27. Уплотнительное кольцо
28. Датчик детонационного сгорания
29. Фиксатор
30. Сливной шланг
31. Сливной кран
32. Стопорное кольцо
33. Поршневый палец
34. Пружина маслосъемного кольца
35. Трубка охлаждающей жидкости
36. Кронштейн промежуточного шкива |
Проводите переборку двигателя в чистом специально оборудованном для этого месте.
Закрепите двигатель на специальном стенде, или на полу.
Подготовьте все нужные инструменты и соблюдайте меры предосторожности во время
проведения этой сложной процедуры.
|
