3.3.16. Поршневые кольца

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой необходимо проверить концевые и боковые зазоры поршневых колец.
	2. Установите верхнее компрессионное кольцо в цилиндр при помощи поршня.
	3. Измерьте концевой зазор кольца. Если зазор слишком маленький, вы можете заменить поршневые кольца или увеличить зазор, обточив концы поршневого кольца мелким надфилем.
4. Проведите аналогичную процедуру со всеми кольцами.
5. После проверки и регулировки концевого зазора, кольца можно установить на поршни.
	6. Первым устанавливается маслосъемное кольцо. Сначала установите расширительное кольцо в канавку.

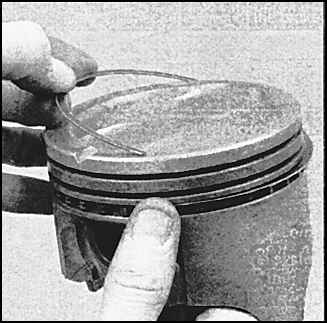

	7. Затем установите нижнее и верхнее маслосъемные кольца.
8. После установки всех элементов маслосъемного кольца проверьте, чтобы верхнее и нижнее кольца вращались свободно.

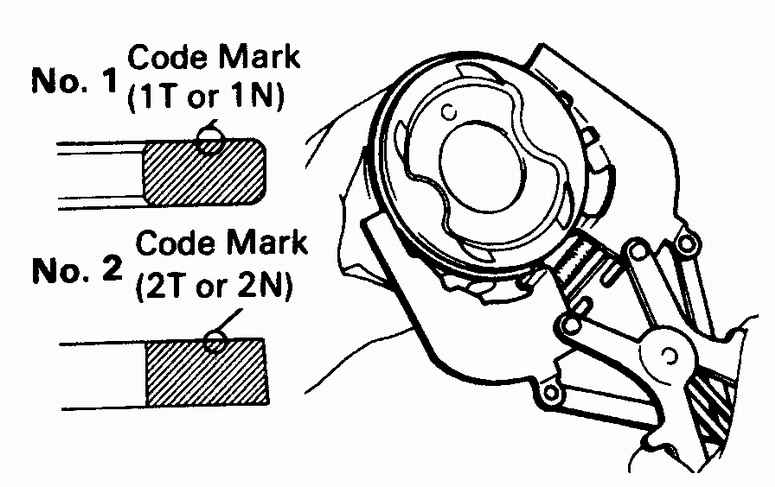

	9. Установите второе компрессионное кольцо при помощи специального инструмента отметкой вверх. Установка производится при помощи специального инструмента – метки на кольцах должны быть направлены вверх.
10. Затем установите верхнее компрессионное кольцо.
11. Проделайте аналогичные процедуры с оставшимися поршнями.
