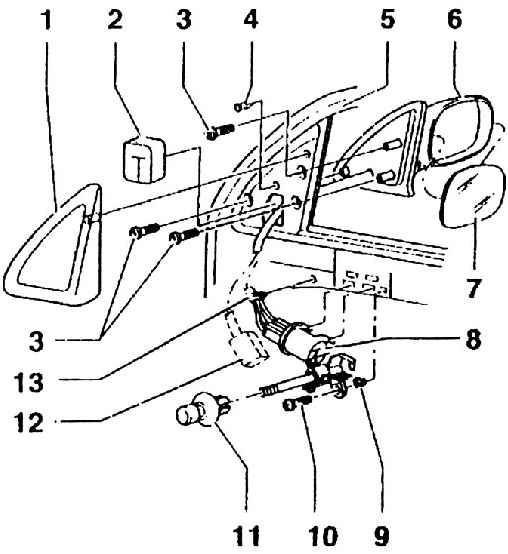

2.43.1. Сборочная схема наружного зеркала заднего вида

Предупреждение При установке зеркала нажимать лишь на середину стекла. Абсолютно необходимо пользоваться защитными перчатками.

1 – кожух (снять под прямым углом с коробкой (рамой) двери);

2 – уплотнение;

3 – 2 Нм;

4 – прижимной зажим;

5 – дверь;

6 – корпус зеркала;

7 – стекло зеркала (у обоих исполнений (с регулированием вручную и электрическим) оно вдавлено);

8 – устройство для регулирования положения зеркала (вручную);

9 – гайка;

10 – винт крепления (для регулирования положения зеркала вручную, 2 Нм);

11 – ручка управления (для регулирования положения зеркала вручную, надета на устройство для регулирования положения зеркала);

12 – штекер (для электрического регулирования положения зеркала);

13 – прижимной зажим (для регулирования положения зеркала вручную)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отжать стекло сначала внизу, а затем наверху (специальный инструмент "80-200").

Следить за тем, чтобы не повредить корпус зеркала.

2. Установив стекло через направляющие цапфы в корпус, вдавить его.
