2.40.1. Разборка и сборка водонепроницаемого кожуха

ОБЩИЕ СВЕДЕНИЯ

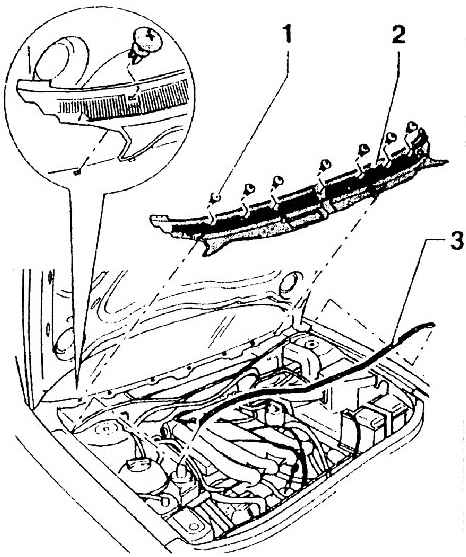

Разборка и сборка водонепроницаемого кожуха

1 – разжимной зажим;

2 – крышка (из двух частей);

3 – уплотнение водонепроницаемого кожуха (надето на фланце)

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтить стеклоочиститель.

2. Вывернув верхнюю деталь разжимного зажима 1 на несколько оборотов, извлечь разжимной зажим.

3. Снять детали крышки.
