2.39.1. Сборочная схема заднего бампера

ОБЩИЕ СВЕДЕНИЯ

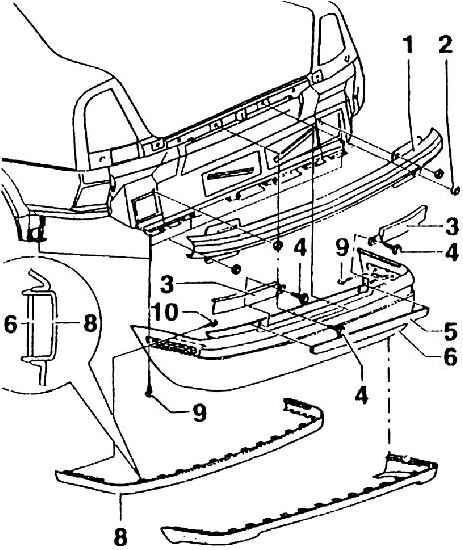

Сборочная схема заднего бампера

1 – поперечина (деформируемая деталь);

2 – шестигранная гайка;

3 – нащельник под задним габаритным фонарем;

4 – 1 Нм;

5 – нащельник (вдавлен в прижимные зажимы бампера);

6 – бампер;

8 – буферная накладка;

9, 10 – винты

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять бампер 6.

2. Вывернув шестигранную гайку 2, снять поперечину.

3. Открыть крышку багажника.

4. Снять нащельник 5.

5. Вывернуть винты "Тогх" 4 и, сдвинув нащельник под задним габаритным фонарем 3 к

середине автомобиля, снять его.

6. Снять буферную накладку 8.

7. Вывернуть винты 9.

8. Отодвинув боковой молдинг багажника, отвинтить винты 10.

9. Извлечь бампер назад.
