2.37.1. Сборочная схема откидного, сдвигающегося стеклянного солнечного люка в крыше автомобиля

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Центрировать уплотнение на правой стороне. Прежде, чем приступить к установке, смазать рабочую кромку уплотнения средством для облегчения скольжения (водой).

Детали откидного, сдвигающегося стеклянного солнечного люка в крыше автомобиля

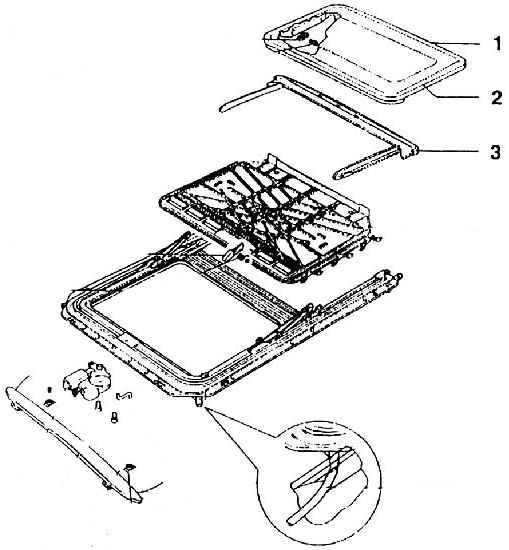

Сборочная схема откидного, сдвигающегося стеклянного солнечного люка в крыше автомобиля

1 – стеклянный солнечный люк (однослойное безосколочное стекло);

2 – уплотнение стеклянного солнечного люка, регулирование уплотнения люка;

3 – рама
