4.21. Проверка датчика температуры топлива дизельного двигателя 1,9 л, 74 кВт

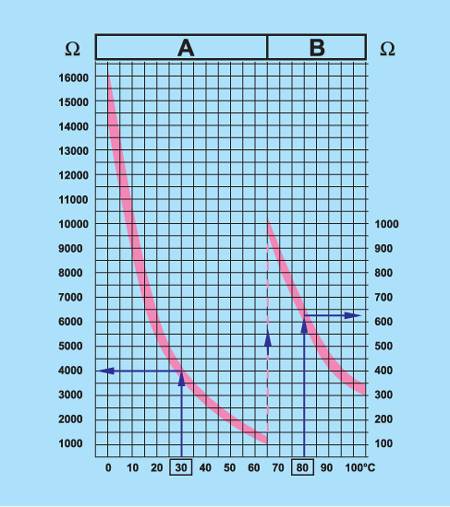

График зависимости сопротивления датчика температуры топлива
от температуры датчика
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы
«-» аккумуляторной батареи. |
| 2. Снимите верхний кожух двигателя
(см. подраздел 2.1). |
|
3. Отсоедините колодку 1 с проводами
от датчика 2 температуры топлива. |
| 4. Снимите датчик и, подсоединив
к его контактам омметр, измерьте сопротивление датчика. |
| 5. Нагрейте датчик, опустив его
в горячую воду (температура примерно 80° С), и снова измерьте его
сопротивление. Сравните полученные результаты с графиком (см. рис.
График зависимости сопротивления датчика
температуры топлива от температуры датчика). Например, при температуре
30° С сопротивление датчика должно быть 3790–4270 Ом, а при температуре
80° С – 600–660 Ом. Если измеренное сопротивление не соответствует
указанному, замените датчик. |
|
|
