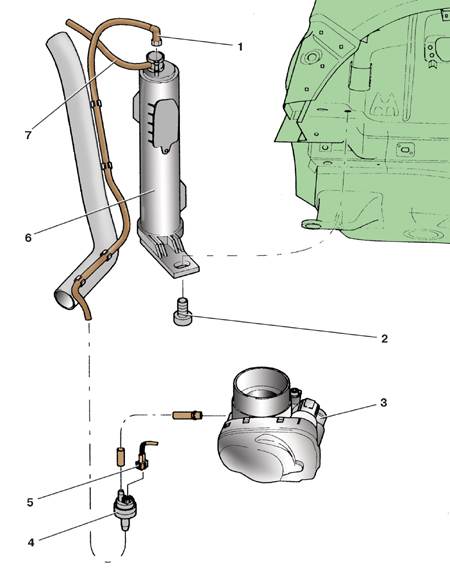

4.9. Замена адсорбера системы улавливания паров топливаДетали системы улавливания паров топлива
1 – шланг продувки адсорбера;
2 – болт крепления адсорбера;
3 – корпус дроссельной заслонки;
4 – электромагнитный клапан; |
5 – соединительная колодка клапана;
6 – адсорбер;
7 – шланг к гравитационному клапану |
Системой улавливания паров топлива оборудованы автомобили с бензиновыми двигателями.
Адсорбер установлен в нише правого заднего колеса.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите правое заднее колесо. |
| 2. Отсоедините от адсорбера 6 шланги 1 и 7. |
| 3. Отверните болт 2 крепления и снимите адсорбер
6, вынув его из кронштейна на кузове. |
| 4. Установите новый адсорбер в обратном порядке.
Момент затяжки болта крепления адсорбера – 10 Н·м. |
|
|
