12.2.6. Электросхема 6

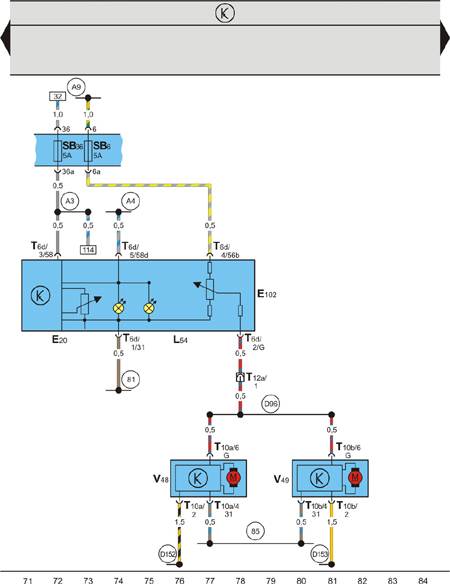

Переключатель подсветки приборов, корректор фар, переключатель корректора фар, блок предохранителей
