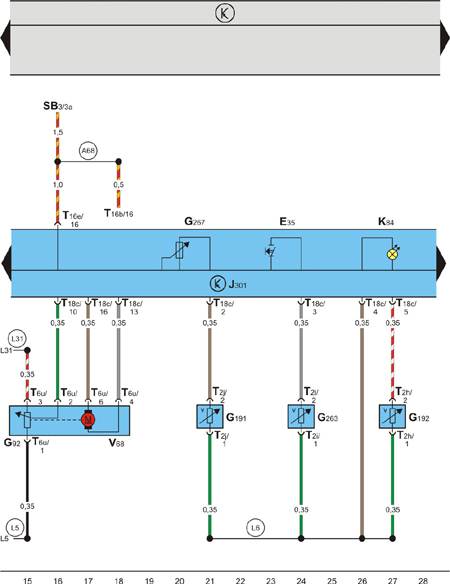

12.2.44. Электросхема 44

Блок управления кондиционером, электродвигатель смесительной (температурной) заслонки, датчики температуры (выпуска с 08.99 г.)
