12.2.45. Электросхема 45

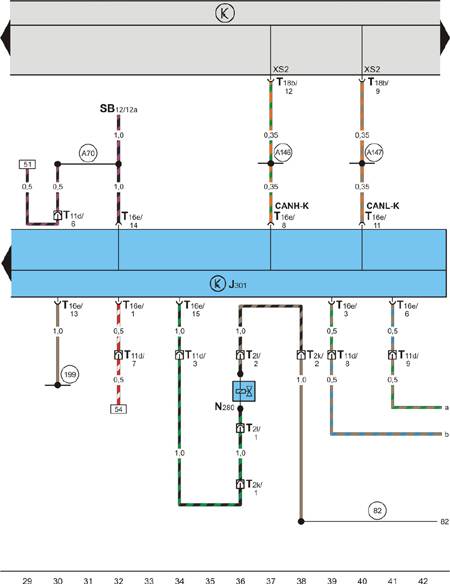

Блок управления кондиционером, регулирующий клапан компрессора кондиционера (выпуска с 08.99 г.)
