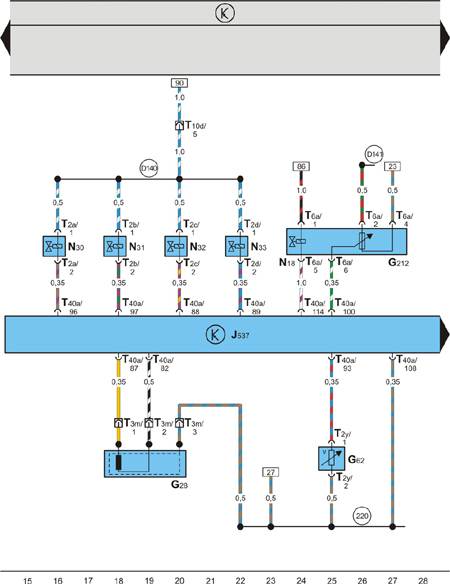

12.2.27. Электросхема 27

Блок управления "4LV", форсунки, датчик частоты вращения коленчатого вала двигателя, датчик температуры охлаждающей жидкости, электромагнитный клапан рециркуляции ОГ, потенциометр системы рециркуляции ОГ
