12.2.28. Электросхема 28

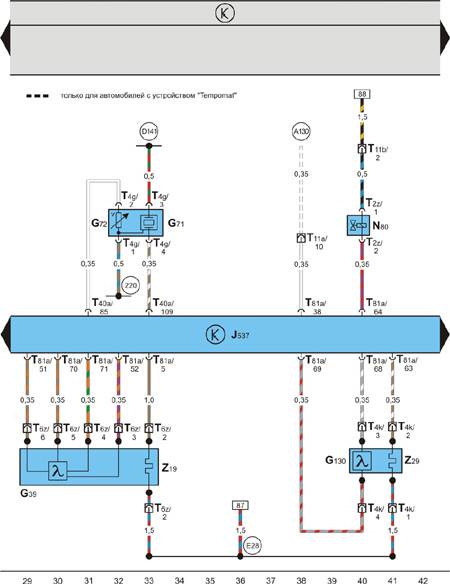

Блок управления "4LV", лямбда-зонд, лямбда-зонд (за нейтрализатором ОГ), датчик давления и температуры воздуха, электромагнитный клапан адсорбера
