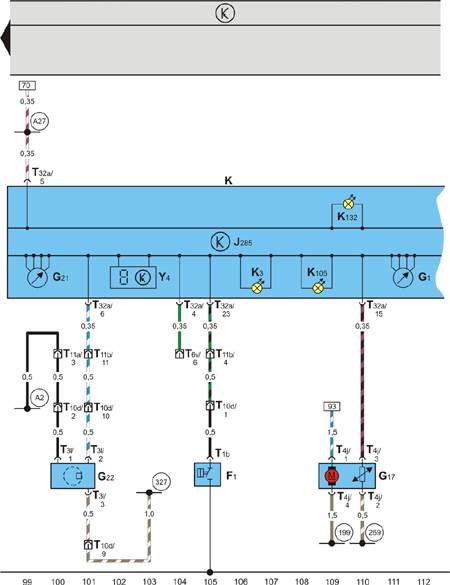

12.2.26. Электросхема 26

Панель приборов, блок управления панелью приборов, контрольные лампы, датчик давления масла, датчик указателя уровня топлива, топливный насос, датчик скорости (привод спидометра), указатель уровня топлива, спидометр, счетчик суммарного пробега (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
