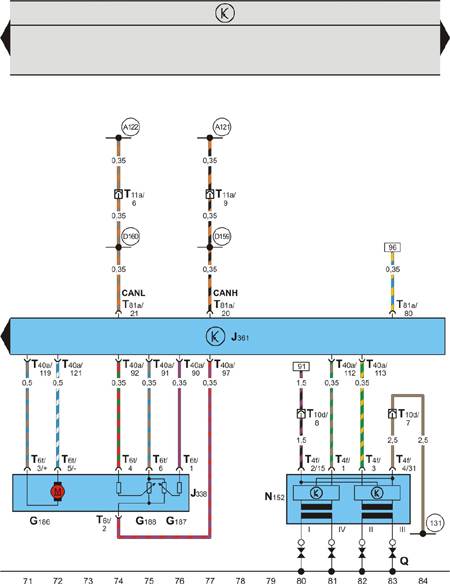

12.2.24. Электросхема 24

Блок управления "Simos", механизм управления дроссельной заслонкой, система зажигания (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
