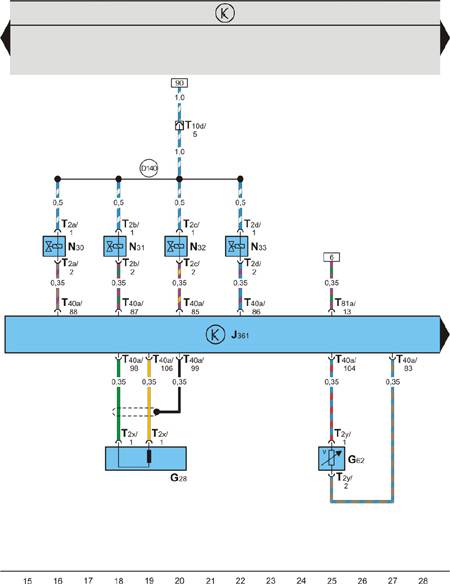

Блок управления "Simos", форсунки, датчик частоты вращения коленчатого вала двигателя, датчик температуры охлаждающей жидкости (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
